FTGK系列超大功率工業可編程直流電源(20kW～1800kW)

電壓：0～1000V，

電流：0～6000A，

功率：20～1800kW

FTGK系列超大功率工業可編程直流電源，廣泛應用于高質量直流供電的工業場景，具有高可靠性（可長時間穩定工作）、高環境適應性（耐高低溫濕度，耐灰塵）、電磁干擾?。▽﹄娋W干擾小）等顯著特點。

FTGK系列電源適用于各類工業環境或現場環境的直流供電，包括工業生產（例如氣相沉積、離子沉積、真空鍍膜、電解制氫）；電子產品老化測試（例如壓縮機，車載設備、逆變器、直流電機）；現場充電補電保障（如機場、車站、碼頭）；直流照明供電等。

FTGK系列電源具備LAN/USB串口，選配RS485、GPIB、CAN接口；既支持SCPI協議，也支持標準ModBus-RTU協議，再配合內置隔離數/?？刂平涌冢ㄟx配），為工業系統集成應用帶來極大的應用多樣性及便利性。


| 簡述

FTGK系列超大功率工業可編程直流電源，廣泛應用于高質量直流供電的工業場景，具有高可靠性（可長時間穩定工作）、高環境適應性（耐高低溫濕度，耐灰塵）、電磁干擾小（對電網干擾?。┑蕊@著特點。

FTGK系列電源適用于各類工業環境或現場環境的直流供電，包括工業生產（例如氣相沉積、離子沉積、真空鍍膜、電解制氫）；電子產品老化測試（例如壓縮機，車載設備、逆變器、直流電機）；現場充電補電保障（如機場、車站、碼頭）；直流照明供電等。

FTGK系列電源具備LAN/USB串口，選配RS485、GPIB、CAN接口；既支持SCPI協議，也支持標準ModBus-RTU協議，再配合內置隔離數/?？刂平涌冢ㄟx配），為工業系統集成應用帶來極大的應用多樣性及便利性。


| 特點

  • 單機范圍：電壓：0～1000V，電流：0～6000A，功率：20～1800kW；

  • 恒壓、恒流輸出功能；

  • 高可靠性（可長時間穩定工作）；

  • 高環境適應性（耐高低溫濕度，耐灰塵）；

  • 電磁干擾?。▽﹄娋W干擾小）；

  • 方便、實用的序列功能，可實現電壓電流波形輸出；

  • 高功率密度，4U/20kW，4U/30kW，寬范圍輸出電壓（0～1000V）電流（0～100A）；

  • 支持電壓、電流監視輸出；

  • 模擬編程：通過模擬量控制輸出電壓和輸出電流；

  • 提供具有強大的信號監控能力的復合信號端口（選配）；

  • 監視輸出：電壓電流的輸出波形以模擬量的形式輸出，方便監測；

  • 標配USB串口、LAN，選配RS485、GPIB、CAN，多種遠程通信接口；

  • 標準SCPI及Modbus-RTU指令，方便組建智能化測試平臺和進行二次開發；

  • 模塊堆疊組合、標準機架式設計，便于安裝、維護；

  • 過電壓/過電流/過功率/過溫度全方位智能保護功能；

  • TFT彩色液晶顯示屏，支持簡體中文、繁體中文與英文顯示；

  • 采用智能風扇控制，提高整機壽命。


| 應用領域

  • 太陽能領域的裝備生產和測試；

  • 半導體領域的裝備生產和生產測試；

  • 車載、機載、艦載電子設備的供電、充電及供電環境仿真；

  • 傳感器、超導材料、線纜等產品的生產和測試；

  • 燃料電池、動力電池、鉛蓄電池、超級電容的工業生產和測試；

  • 無人機、激光、傳感器領域供電和和裝備生產和測試；

  • 服務器電源、UPS、逆變器裝備生產和測試。

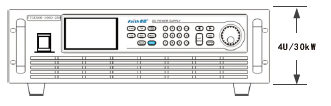

| 4U/30kW高功率密度

FTGK系列提供了4U/30kW的高功率密度，具有輸出精準以及低紋波噪聲等特性。寬范圍的電壓0V～1000V，電流100A～6000A的組合，適合從設計到產品生產流程的每一個測試驗證環節。


| 序列功能

FTGK系列電源具有序列輸出功能，用戶可根據實際需要編輯復雜電壓電流波形。支持10個序列文件，每個文件100步。支持循環、鏈接，方便實現復雜波形輸出。

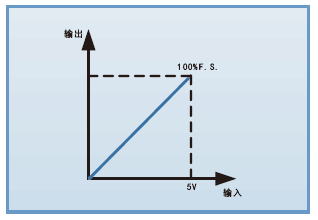

| 模擬編程功能

FTGK系列具有電壓編程與電流編程兩個模擬量輸入端口，可分別控制輸出電壓與輸出電流。模擬量編程信號使用0～5V直流電壓信號。編程信號對應于0～100%F.S.輸出量程的電壓與輸出電流。

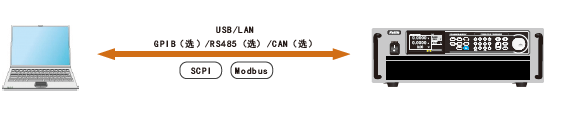

| 多接口與多協議

FTGK系列配備多種通訊接口，同時支持SCPI與Modbus兩種通訊協議。用戶可以根據需求在菜單進行配置，這樣使得系統集成更加靈活。

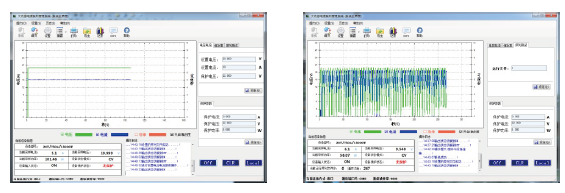

| 電腦圖形化操作軟件

FTGK系列提供了一款具有虛擬儀器功能的上位機軟件，可以實時讀取測試數據、生成圖像、導出報表、打印報告等，方便客戶使用。


| 訂購信息

電壓

型號

電流

功率

750V

FTGK200-750-50

50A

20kW

FTGK400-750-100

100A

40kW

1000V

FTGK300-1000-100

100A

30kW

FTGK600-1000-200

200A

60kW

FTGK900-1000-300

300A

90kW

FTGK1200-1000-400

400A

120kW

FTGK1500-1000-500

500A

150kW

FTGK1800-1000-600

600A

180kW

FTGK2100-1000-700

700A

210kW

FTGK2400-1000-800

800A

240kW

FTGK2700-1000-900

900A

270kW

FTGK3000-1000-1000

1000A

300kW

FTGK3300-1000-1100

1100A

330kW

FTGK3600-1000-1200

1200A

360kW

FTGK3900-1000-1300

1300A

390kW

FTGK4200-1000-1400

1400A

420kW


一般規格表

項目

參數

交流輸入

300VAC～450VAC，頻率50Hz～60Hz

輸出電壓

0～額定值

輸出電流

0～額定值

輸出功率

0～額定值

功率因數

0.98(半載及以上)

效率

＞95% (典型)

電壓上升時間（空載）

≤2.5s

電壓下降時間（空載）

≤5s

并機

支持10臺同型號主、從并機擴容

保護

過壓、過流、過功率、過溫、欠壓等

通訊接口

LAN、USB串口（選配GPIB、CAN、RS485）

通訊協議

SCPI、MODBUS、CAN-Open協議

顯示界面

4.3英寸TFT彩色液晶顯示屏，支持簡體中文、繁體中文與英文顯示

操作界面

功能鍵、數字鍵與旋鈕（雙旋鈕分別設置電壓電流）

工作溫度

0℃～40℃

存儲溫度

-20℃～70℃

使用海拔

＜2000m

散熱方式

風冷，智能風控


型號

FTGK200-750-50

電壓

50～750V

電流

0～50A

量程

50～500V/0～50A

50～750V/0～30A

功率

0～20kW

型號

FTGK300-1000-100

電壓

24～1000V

電流

0～100A

量程

24～500V/0～100A

24～1000V/0～50A

功率

0～30kW

型號

FTGK400-750-100

電壓

50～750V

電流

0～100A

量程

50～500V/0～100A

50～750V/0～60A

功率

0～40kW

型號

FTGK600-1000-200

電壓

24～1000V

電流

0～200A

量程

24～500V/0～200A

24～1000V/0～100A

功率

0～60kW

型號

FTGK900-1000-300

電壓

24～1000V

電流

0～300A

量程

24～500V/0～300A

24～1000V/0～150A

功率

0～90kW

型號

FTGK1200-1000-400

電壓

24～1000V

電流

0～400A

量程

24～500V/0～400A

24～1000V/0～200A

功率

0～120kW

型號

FTGK1500-1000-500

電壓

24～1000V

電流

0～500A

量程

24～500V/0～500A

24～1000V0～250A

功率

0～150kW

型號

FTGK1800-1000-600

電壓

24～1000V

電流

0～600A

量程

24～500V/0～600A

24～1000V/0～300A

功率

0～180kW

型號

FTGK2100-1000-700

電壓

24～1000V

電流

0～700A

量程

24～500V/0～700A

24～1000V/0～350A

功率

0～210kW

型號

FTGK2400-1000-800

電壓

24～1000V

電流

0～800A

量程

24～500V/0～800A

24～1000V/0～400A

功率

0～240kW

型號

FTGK2700-1000-900

電壓

24～1000V

電流

0～900A

量程

24～500V/0～900A

24～1000V/0～450A

功率

0～270kW

型號

FTGK3000-1000-1000

電壓

24～1000V

電流

0～1000A

量程

24～500V/0～1000A

24～1000V/0～500A

功率

0～300kW

型號

FTGK3300-1000-1100

電壓

24～1000V

電流

0～1100A

量程

24～500V/0～1100A

24～1000V/0～550A

功率

0～330kW

型號

FTGK3600-1000-1200

電壓

24～1000V

電流

0～1200A

量程

24～500V/0～1200A

24～1000V/0～600A

功率

0～360kW

型號

FTGK3900-1000-1300

電壓

24～1000V

電流

0～1300A

量程

24～500V/0～1300A

24～1000V/0～650A

功率

0～390kW

型號

FTGK4200-1000-1400

電壓

24～1000V

電流

0～1400A

量程

24～500V/0～1400A

24～1000V/0～700A

功率

0～420kW

型號

FTGK4500-1000-1500

電壓

24～1000V

電流

0～1500A

量程

24～500V/0～1500A

24～1000V/0～750A

功率

0～450kW

型號

FTGK4800-1000-1600

電壓

24～1000V

電流

0～1600A

量程

24～500V/0～1500A

24～1000V/0～800A

功率

0～480kW

電壓編程①

精度

0.1%+0.2%F.S.(穩壓狀態，輸入電壓325Vac～450Vac，輸出電壓10%～90%F.S.)

電流編程①

精度

0.5%+0.5% F.S.

外部模擬編程①

控制電壓

0～5V對應0～100%F.S.

電壓精度

1.0%F.S.

電流精度

1.0%F.S.

線性調整率②

電壓

0.1%+0.1%F.S.

電流

0.1%+0.1%F.S.

負載調整率③

電壓

0.3%F.S.

電流

0.3%F.S.

電壓測量①

精度

0.1%+0.2%F.S.(穩壓狀態，輸入電壓325Vac～450Vac，輸出電壓10%～90%F.S.)

電流測量①

精度

0.5%+0.5% F.S.

輸出噪聲&紋波④

電壓紋波p-p

≤1%F.S.(穩壓狀態，輸入電壓325Vac～450Vac，輸出電壓10%～90%F.S.，輸出電流0～額定電流值)

尺寸

20/30kW：（WxHxD）482.6mm x 177.0mm x 742.0mm，含輸出防護罩

40/60kW：（WxHxD）482.6mm x 266.0mm x 742.0mm，含輸出防護罩

重量

20kW≈20kg，30kW≈25kg，40kW≈30kg，60kW≈50kg，


電壓

型號

電流

功率

750V

FTGK200-750-50

50A

20kW

FTGK400-750-100

100A

40kW

1000V

FTGK300-1000-100

100A

30kW

FTGK600-1000-200

200A

60kW

FTGK900-1000-300

300A

90kW

FTGK1200-1000-400

400A

120kW

FTGK1500-1000-500

500A

150kW

FTGK1800-1000-600

600A

180kW

FTGK2100-1000-700

700A

210kW

FTGK2400-1000-800

800A

240kW

FTGK2700-1000-900

900A

270kW

FTGK3000-1000-1000

1000A

300kW

FTGK3300-1000-1100

1100A

330kW

FTGK3600-1000-1200

1200A

360kW

FTGK3900-1000-1300

1300A

390kW

FTGK4200-1000-1400

1400A

420kW


  • 太陽能領域的裝備生產和測試；

  • 半導體領域的裝備生產和生產測試；

  • 車載、機載、艦載電子設備的供電、充電及供電環境仿真；

  • 傳感器、超導材料、線纜等產品的生產和測試；

  • 燃料電池、動力電池、鉛蓄電池、超級電容的工業生產和測試；

  • 無人機、激光、傳感器領域供電和和裝備生產和測試；

  • 服務器電源、UPS、逆變器裝備生產和測試。
