汽車供電波形模擬測試電源(ISO16750-2,VW80000,VW80300)

汽車供電系統因電氣使用環境較復雜，如馬達、電磁閥等各種元件啟動、關閉等原因?qū)е鹿╇婋妷撼３霈F(xiàn)大幅度波動等異?，F(xiàn)象。為提高汽車電氣、電子設備可靠性，汽車電子產品生產廠家及整車廠常使用傳統可編程直流電源進行電氣可靠性測試，由于測試標準的多樣性、編程功能的復雜性以及傳統電源速率較慢等原因為這項工作增添了難度和費用。

費思的FTP032-C系列、FTG-C系列以及FTB9000-C電源的汽車電子波形測試功能就可以解決這些問題。

FTP032-C系列、FTG-C系列以及FTB9000-C系列電源可實現ISO16750-2（道路車輛電氣電子設備的環境條件和試驗第2部分：電氣負荷）、LV124、LV148、SAEJ1113-11、ISO21848以及大眾VW80000電氣、電子設備測試波形功能。

FTG-C系列和FTB9000-C系列高壓型號電源更是適用于新能源汽車電氣、電子設備測試，其測試波形滿足大眾VW80300測試要求。


| 簡述

汽車供電系統因電氣使用環境較復雜，如馬達、電磁閥等各種元件啟動、關閉等原因?qū)е鹿╇婋妷撼３霈F(xiàn)大幅度波動等異?，F(xiàn)象。為提高汽車電氣、電子設備可靠性，汽車電子產品生產廠家及整車廠常使用傳統可編程直流電源進行電氣可靠性測試，由于測試標準的多樣性、編程功能的復雜性以及傳統電源速率較慢等原因為這項工作增添了難度和費用。

費思的FTP032-C系列、FTG-C系列以及FTB9000-C電源的汽車電子波形測試功能就可以解決這些問題。

FTP032-C系列、FTG-C系列以及FTB9000-C系列電源可實現ISO16750-2（道路車輛電氣電子設備的環境條件和試驗第2部分：電氣負荷）、LV124、LV148、SAEJ1113-11、ISO21848以及大眾VW80000電氣、電子設備測試波形功能。

FTG-C系列和FTB9000-C系列高壓型號電源更是適用于新能源汽車電氣、電子設備測試，其測試波形滿足大眾VW80300測試要求。


| 特點

  • 電壓等級：40V，80V，600V，1000V；

  • 功率等級：3.2kW～90kW；（可定制更大功率）；高精確度：16位高速ADC/DAC，精密測量與控制；

  • 通道功率范圍：低線性調整率，低負載調整率，低紋波，低噪聲；斜率控制：可快速精準控制電壓（或電流斜率）上升和下降；

  • 快速響應：2ms典型值的瞬態響應；

  • 保護功能：過壓、過流、過功率、過溫等全方位智能保護；

  • 外部控制：ON/OFF控制、模擬編程、監控等隔離接口（選配）；支持標準：ISO16750-2，VW80000，VW80300，SAEJ1113-11，LV124，ISO21848，LV148；

  • 上位機功能：波形顯示、標準測試波形導入，電源控制，采樣數據保存、回讀等，采樣速率最高100點/秒；

  • 提供LAN、RS232遠程通訊接口；

  • 智能風扇控制，降噪，提高使用壽命；

  • TFT彩色液晶顯示屏，支持簡體中文與英文顯示。


| 波形實現

FTP032-40-120C、FTP032-80-60C、FTG-C40V，80V機型可實現：

ISO16750-2標準波形：供電電壓緩升緩降，啟動特性，供電電壓瞬間下降，電壓驟降復位性能。

VW80000標準波形：E-01，E-02，E-03，E-04，E-05，E-07，E-08，E-09，E-11a，E-11b，E-12。

ISO21848標準波形：過電壓，供電電壓緩降緩升，供電電壓中斷。

SAEJ1113-11標準波形：Test_2B，Test_4，Test_5。

LV124標準波形：E-01，E-02，E-03，E-04，E-05，E-07，E-08，E-09，E-11，E-12。

LV148標準波形：E48-01a，E48-01b，E48-02，E48-03，E48-04，E48-06，E48-08，E48-10，E48-15，E48-16，E48-17，E48-18，E48-19。

FTH-C600V，1000V、FTB9000-C500V，1000V機型可實現：

VW80300標準波形：HVPT-1，EHV-01，EHV-02，EHV-03，EHV-05，EHV-06。


部分波形實現圖如下：

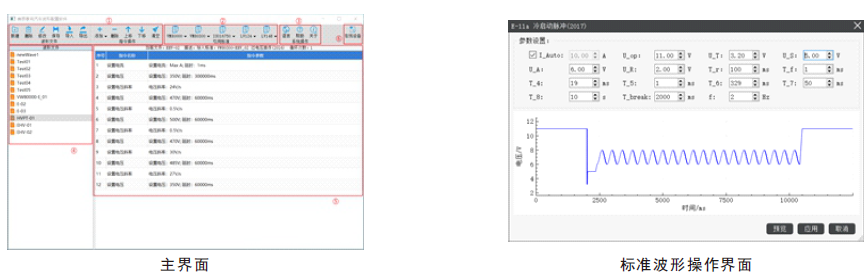

| 上位機軟件界面


| 訂購信息

型號

規格

適應標準

FTP020-40-120C

2kW/40V/120A

ISO16750-2, VW80000，SAEJ1113-11，LV124

FTP032-40-120C

3.2kW/40V/120A

FTP065-40-240C

6.5kW/40V/240A

FTG050-40C

5kW/40V/125A

FTG100-40C

10kW/40V/250A

FTG150-40C

15kW/40V/375A

FTG300-40C

30kW/40V/750A

FTP020-80-60C

2kW/80V/60A

ISO16750-2，VW80000，SAEJ1113-11，LV124，ISO21848，LV148

FTP032-80-60C

3.2kW/80V/60A

FTP065-80-120C

6.5kW/80V/120A

FTG050-80C

5kW/80V/62.5A

FTG100-80C

10kW/80V/125A

FTG150-80C

15kW/80V/182.5A

FTG300-80C

30kW/80V/375A

FTP050-80-150C

5kW/80V/150A

FTP9100-80-300C

10kW/80V/300A

FTP9150-80-450C

15kW/80V/450A

FTP9300-80-900C

30kW/80V/900A

FTP9060-500-40C

6kW/50W/40A

VWB0300

FTP9120-500-80C

12kW/50W/80A

FTP9180-500-120C

18kW/50W/120A

FTG050-600C

5kW/60W/8.5A

FTG100-600C

10kW/60W/17A

FTG150-600C

15kW/60W/25A

FTG300-600C

30kW/60W/50A

FTP9120-1000C

12kW/1000V/40A

FTP9240-1000C

24kW/1000V/80A

FTG050-1000C

5kW/1000V/5A

FTG100-1000C

10kW/1000V/10A

FTG150-1000C

15kW/1000V/15A

FTG300-1000C

30kW/1000V/30A


型號

FTP032-40-120C

FTP032-80-60C

FTB9050-80-150C

FTG150-600C

FTG150-1000C

FTG300-600C

電壓

0～40V

0～80V

0～80V

0～600V

0～1000V

0～600V

電流

0～120A

0～60A

0～150A

0～25A

0～15A

0～50A

功率

3.2kW

5kW

15kW

30kW

電壓編程

分辨率

16Bits

精度

0.05%F.S.

0.02%+0.02%F.S.

0.05%F.S.

電流編程

分辨率

16Bits

精度

0.1%+0.1%F.S.

電壓測量

分辨率

16Bits

精度

0.05%F.S.

0.02%+0.02%F.S.

0.05%F.S.

電流測量

分辨率

16Bits

精度

0.1%+0.1%F.S.

輸出噪聲&紋波

紋波電壓（p–p)

60mV

80mV

160mV

350mV

650mV

350mV

紋波電壓

20mV

20mV

16mV

60mV

100mV

60mV

斜率

電壓

Max：10V/ms

Max：40V/ms（負載電流小于50%額定電流）

電流

Max：2A/ms

Max：2A/ms

OVP設定

范圍

0～110%F.

精度

1%F.S.

瞬態響應

典型值2mS，負載變化50%，電壓恢復至精度范圍內所需時間

效率

0.9（典型值）

0.87（典型值）

標準適應性

ISO16750-2；VW80000；LV124；SAEJ1113-11

ISO16750-2；VW80000；LV124；SAEJ1113-11；ISO21848；LV148

VW80300

通訊接口

RS232和LAN,選配RS485、CAN或GPIB

輸入

190VAC～265VAC，頻率47HZ～63HZ，PF：0.98(Typical)

340VAC～480VAC，頻率45Hz~63Hz，PF：0.99(Typical)

340VAC～420VAC，頻率47HZ～63HZ

尺寸WXHXD(mm)

430x88x453mm

482x132.5x702mm

482x265x694mm

482x656x710mm(帶輪)

重量

約15kg

約40kg

約60kg

約120kg


型號

規格

適應標準

FTP020-40-120C

2kW/40V/120A

ISO16750-2, VW80000，SAEJ1113-11，LV124

FTP032-40-120C

3.2kW/40V/120A

FTP065-40-240C

6.5kW/40V/240A

FTG050-40C

5kW/40V/125A

FTG100-40C

10kW/40V/250A

FTG150-40C

15kW/40V/375A

FTG300-40C

30kW/40V/750A

FTP020-80-60C

2kW/80V/60A

ISO16750-2，VW80000，SAEJ1113-11，LV124，ISO21848，LV148

FTP032-80-60C

3.2kW/80V/60A

FTP065-80-120C

6.5kW/80V/120A

FTG050-80C

5kW/80V/62.5A

FTG100-80C

10kW/80V/125A

FTG150-80C

15kW/80V/182.5A

FTG300-80C

30kW/80V/375A

FTP050-80-150C

5kW/80V/150A

FTP9100-80-300C

10kW/80V/300A

FTP9150-80-450C

15kW/80V/450A

FTP9300-80-900C

30kW/80V/900A

FTP9060-500-40C

6kW/50W/40A

VWB0300

FTP9120-500-80C

12kW/50W/80A

FTP9180-500-120C

18kW/50W/120A

FTG050-600C

5kW/60W/8.5A

FTG100-600C

10kW/60W/17A

FTG150-600C

15kW/60W/25A

FTG300-600C

30kW/60W/50A

FTP9120-1000C

12kW/1000V/40A

FTP9240-1000C

24kW/1000V/80A

FTG050-1000C

5kW/1000V/5A

FTG100-1000C

10kW/1000V/10A

FTG150-1000C

15kW/1000V/15A

FTG300-1000C

30kW/1000V/30A


FTP032-40-120C、FTP032-80-60C、FTG-C40V，80V機型可實現：

ISO16750-2標準波形：供電電壓緩升緩降，啟動特性，供電電壓瞬間下降，電壓驟降復位性能。

VW80000標準波形：E-01，E-02，E-03，E-04，E-05，E-07，E-08，E-09，E-11a，E-11b，E-12。

ISO21848標準波形：過電壓，供電電壓緩降緩升，供電電壓中斷。

SAEJ1113-11標準波形：Test_2B，Test_4，Test_5。

LV124標準波形：E-01，E-02，E-03，E-04，E-05，E-07，E-08，E-09，E-11，E-12。

LV148標準波形：E48-01a，E48-01b，E48-02，E48-03，E48-04，E48-06，E48-08，E48-10，E48-15，E48-16，E48-17，E48-18，E48-19。

FTH-C600V，1000V、FTB9000-C500V，1000V機型可實現：

VW80300標準波形：HVPT-1，EHV-01，EHV-02，EHV-03，EHV-05，EHV-06。

用戶使用手冊
合格證
保修卡
