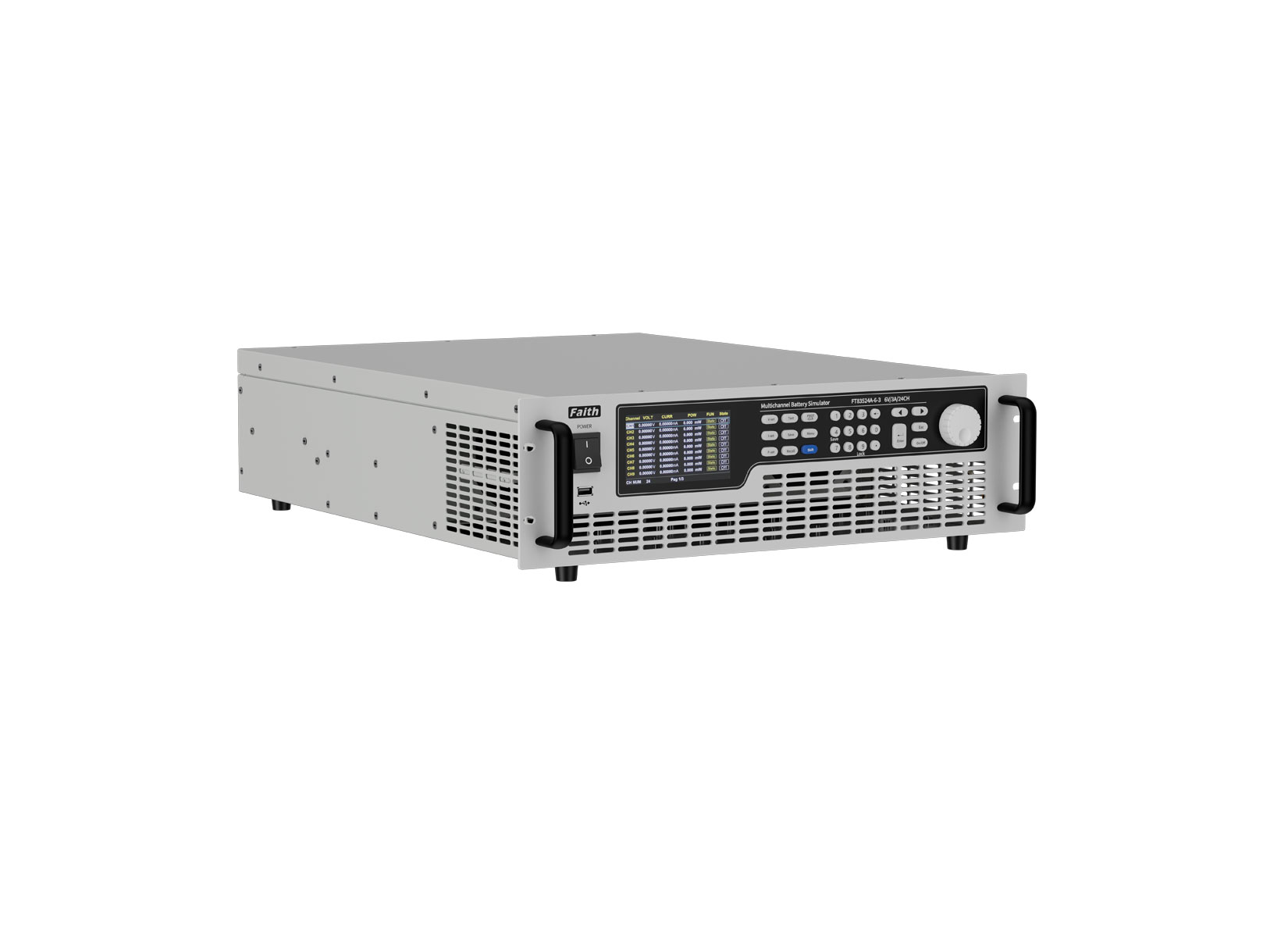

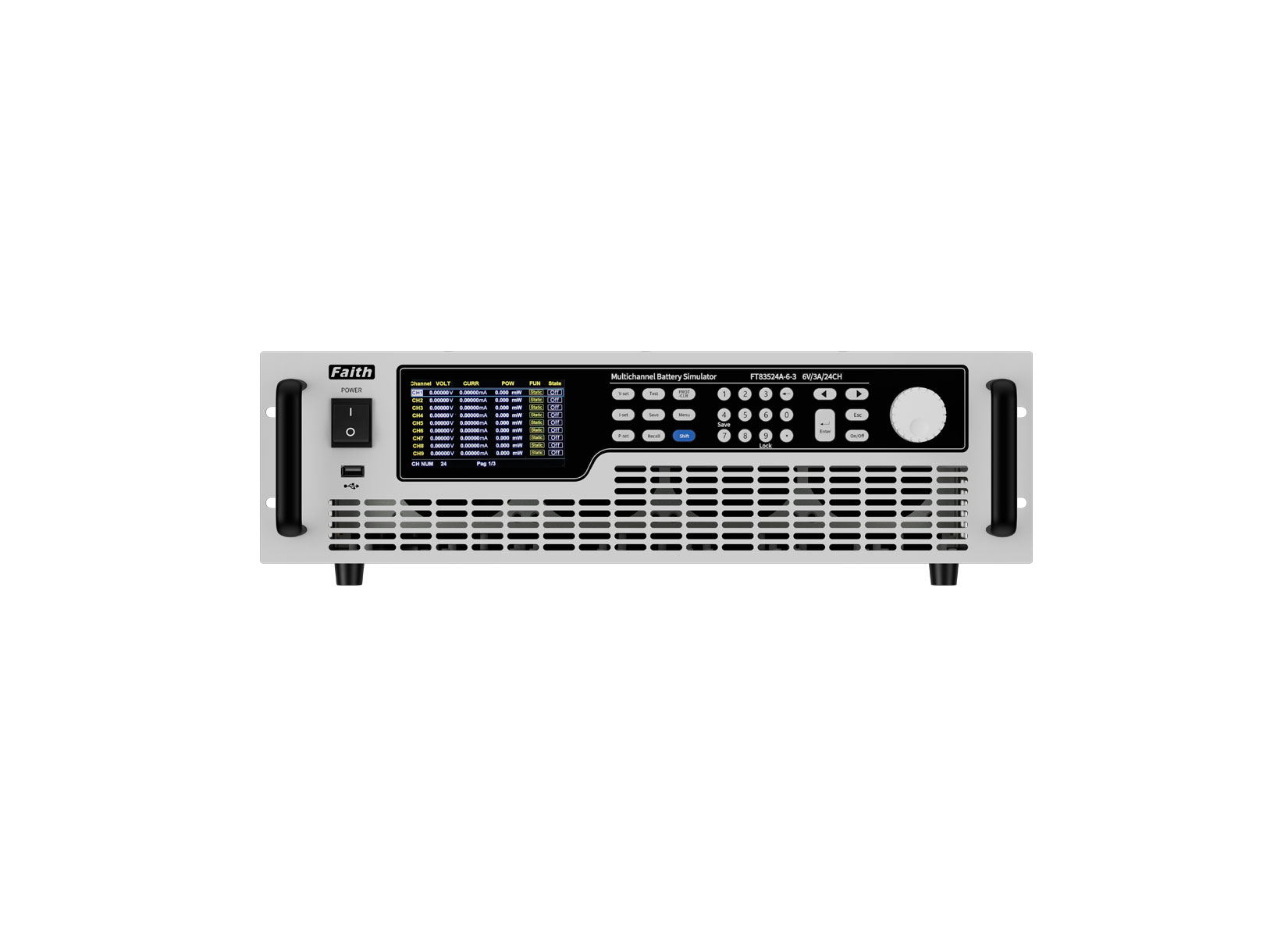

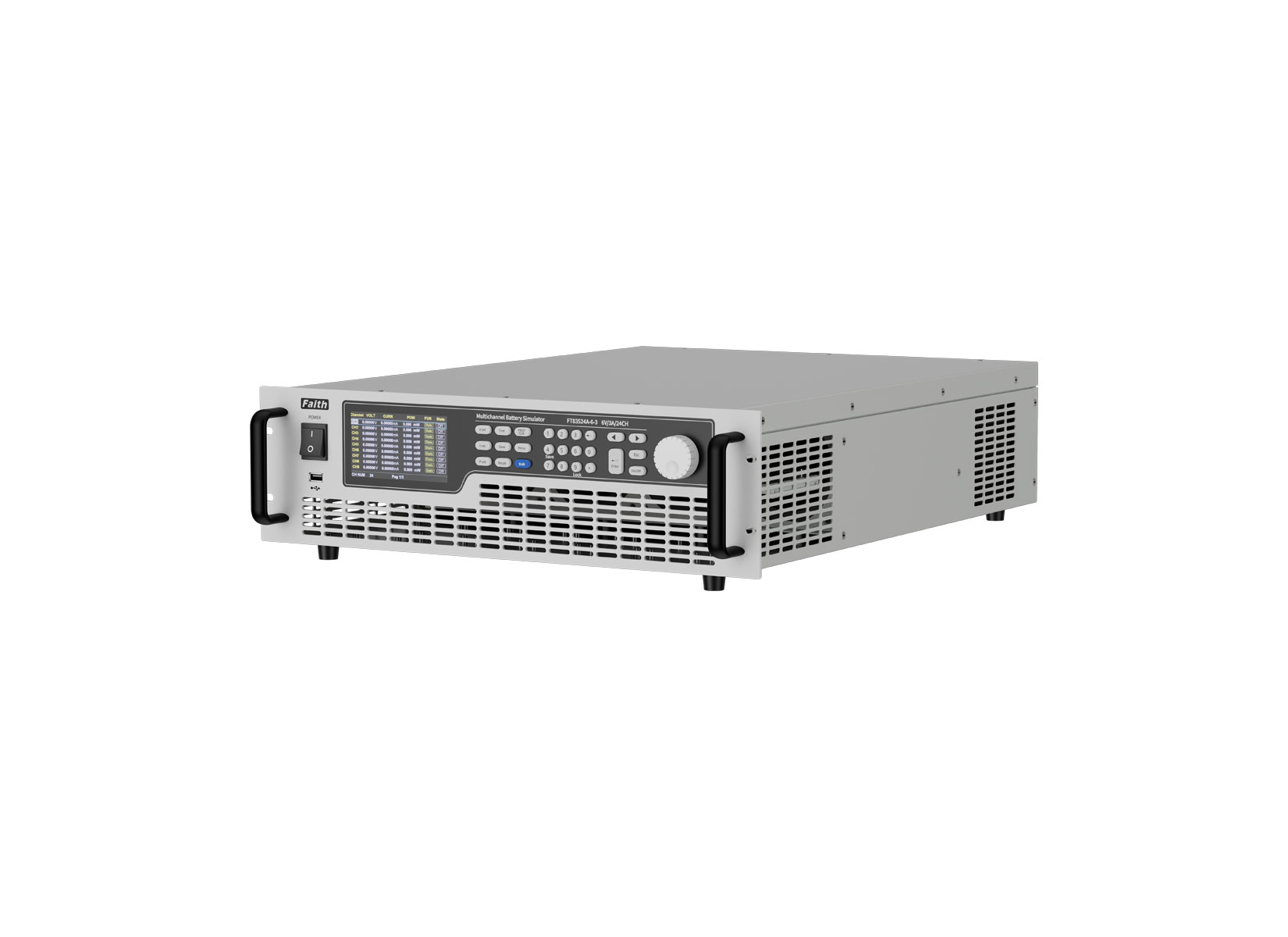

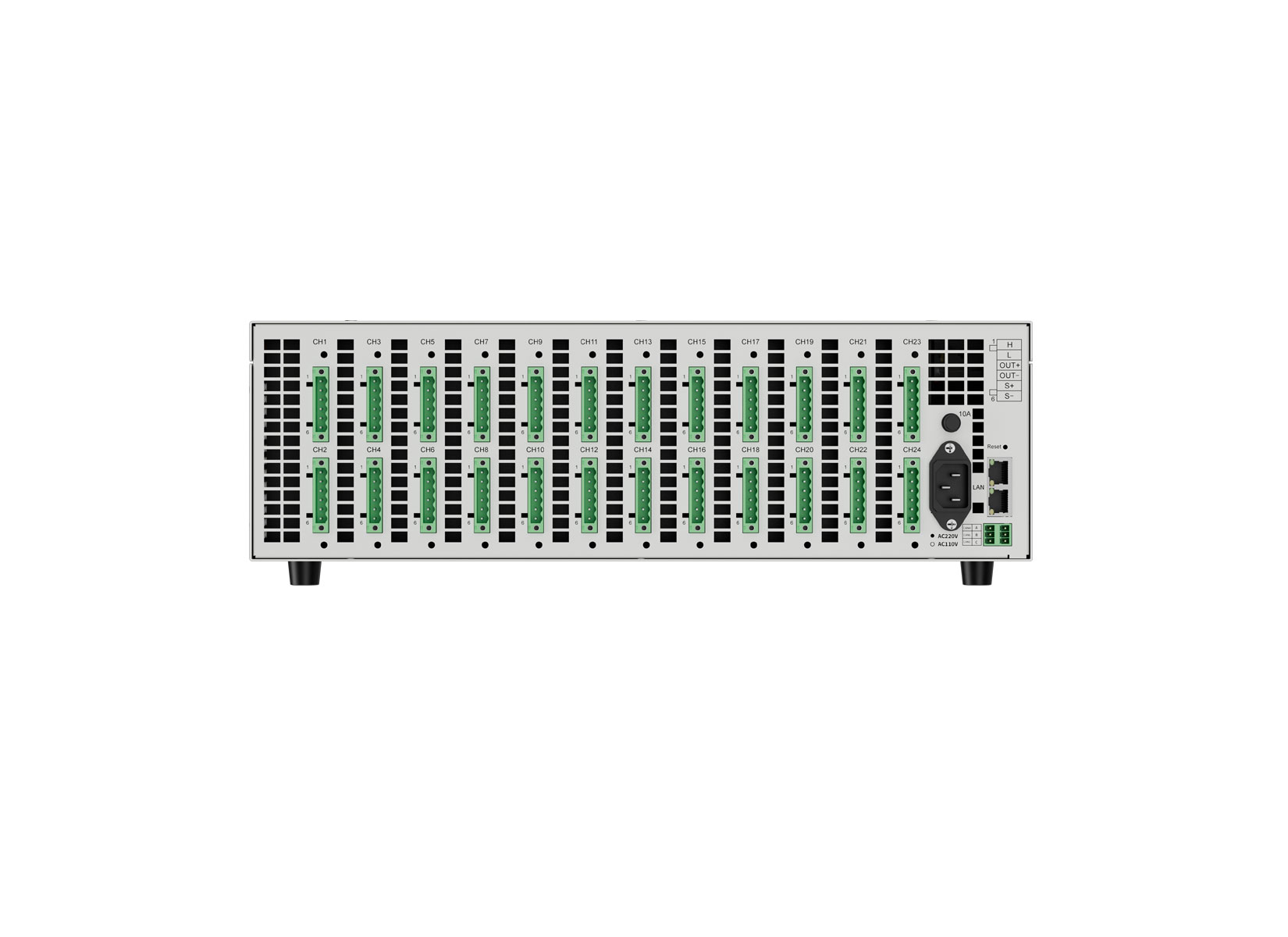

FT8350系列多通道電池模擬器(±1A/±2A/±3A/±5A,24通道,電流雙向)

電壓范圍：6V/15V/20V；

電流范圍：±1A/±2A/±3A/±5A


FT8350系列電池模擬器是一款高精度、多通道、四象限可編程電池模擬器。電壓精度高達0.01%F.S.，支持μA級電流測量，單機多達24個通道，且通道間相互隔離，方便多通道串聯使用。模擬器支持電源模式、靜態功耗測試功能，充電模式，放電模式，電池模擬，序列測試，脈沖功能及多種故障模擬，不僅可滿足BMS測試需求，還可滿足消費類電子產品ATE測試。自帶上位機軟件操作簡單，靈活易用。支持單通道編程操作，多通道編輯操作以及多流程編程操作。

FT8350系列采用標準19英寸機箱，3U高度，并提供了LAN、RS485和CAN通訊接口，方便集成到研發和自動化測試平臺，也可單獨使用。


| 簡述

FT8350系列電池模擬器是一款高精度、多通道、雙象限可編程電池模擬器。電壓精度高達0.01%F.S.，支持μA級電流測量，單機多達24個通道，且通道間相互隔離，方便多通道串聯使用。模擬器支持電源模式、靜態功耗測試功能，充電模式，放電模式，電池模擬，序列測試，脈沖功能及多種故障模擬（僅A系列），不僅可滿足BMS測試需求，還可滿足消費類電子產品ATE測試。自帶上位機軟件操作簡單，靈活易用。支持單通道編程操作，多通道編輯操作以及多流程編程操作。

FT8350系列采用標準19英寸機箱，3U高度，并提供了LAN、RS485和CAN通訊接口，方便集成到研發和自動化測試平臺，也可單獨使用。



| 特點

  • 電壓范圍：6V/15V/20V；

  • 電流范圍：±1A/±2A/±3A/±5A；

  • 電壓精度高達0.01%F.S.；

  • 電流雙量程，可自動切換；

  • uA級測量，可進行靜態功耗測試；

  • 體積小，高集成度，3U/24CH；

  • 電壓溫漂系數小于25ppm/℃；

  • 獨特的故障模擬功能，模擬電池掉線，短路，反接等（僅A系列）；

  • 具備充放電測試，電池模擬，SOC模擬，脈沖功能等多種功能；

  • 通道間隔離，可多通道串聯使用；

  • 專業測試軟件，支持?jǐn)?shù)據報表與數據分析；

  • 具備LAN、RS485及CAN控制接口；

  • 支持SCPI及Modbus協議；

  • USB接口支持文件導入、導出及截屏功能；

  • 4.3寸高清液晶屏，支持本地/遠程控制。



| 應用領域

  • BMS（電池管理系統）測試；

  • CMS（超容管理系統）測試；

  • 耳機、手機、平板電腦、電子煙等消費電子測試；

  • 電動工具類產品生產測試；

  • 其他各類電子產品供電測試。



| 超高精度

FT8350系列精度高，電壓精度為0.01%F.S.。電壓分辨率低至0.1mV，電流分辨率低至0.1μA。針對待機狀態下設備功耗的測試，F(xiàn)T8350具備有0.1μA的電流分辨率測量，可輕松實現uA級的待機電流的測量測試。



| 故障模擬功能（A系列）

FT8350每通道標配故障模擬功能。單機具備最多24個獨立輸出模擬器通道，每通道都可實現正/負極短路、正/負極斷路、極性反接等故障功能模擬。通過上位機軟件直接控制，省去模擬電池故障的外置矩陣開關部件，為用戶節約了空間和寶貴投資。



| 多種電池測試功能

FT8350系列產品具備電源模式，電池模擬，電池充電測試、放電測試，故障模擬等多種電池模擬功能。實現一機多用，精簡測試設備，優化測試流程。用戶還可以設置電芯參數（SOC、電壓、容量、內阻等參數擬合）曲線模擬電池輸出，用于測試待檢產品。



| 支持主被動均衡

FT8350系列采用電流雙向設計，每通道均支持電流輸出和吸入，均衡電流最高5A。用戶可自定義電池充放電模型并通過專用上位機進行實時控制，完全滿足BMS主動/被動均衡測試要求。



| 靜態功耗測試

FT8350具備高精度的電壓，電流測量。兩個電流量程，電流精度高達0.5μA。通過FT8350為被測產品供電，可直觀測試出被測產品在待機狀態下靜態功耗，篩選出不合格的產品。



| 訂購信息

通道數

A系列型號

E系列型號

規格

高度

備注

16CH

FT835016A-6-1

FT835016E-6-1

6V/±1A/6W，16通道

3U

僅A系列具備故障模擬功能

FT835016A-6-2

FT835016E-6-2

6V/±2A/12W，16通道

3U

FT835016A-6-3

FT835016E-6-3

6V/±3A/18W，16通道

3U

FT835016A-6-5

FT835016E-6-5

6V/±5A/30W，16通道

3U

FT835016A-15-1

FT835016E-15-1

15V/±1A/15W，16通道

3U

FT835016A-15-2

FT835016E-15-2

15V/±2A/30W，16通道

3U

FT835016A-15-3

FT835016E-15-3

15V/±3A/30W，16通道

3U

FT835016A-20-1

FT835016E-20-1

20V/±1A/20W，16通道

3U

18CH

FT835018A-6-1

FT835018E-6-1

6V/±1A/6W，18通道

3U

FT835018A-6-2

FT835018E-6-2

6V/±2A/12W，18通道

3U

FT835018A-6-3

FT835018E-6-3

6V/±3A/18W，18通道

3U

FT835018A-6-5

FT835018E-6-5

6V/±5A/30W，18通道

3U

FT835018A-15-1

FT835018E-15-1

15V/±1A/15W，18通道

3U

FT835018A-15-2

FT835018E-15-2

15V/±2A/30W，18通道

3U

FT835018A-15-3

FT835018E-15-3

15V/±3A/30W，18通道

3U

FT835018A-20-1

FT835018E-20-1

20V/±1A/20W，18通道

3U

24CH

FT835024A-6-1

FT835024E-6-1

6V/±1A/6W，24通道

3U

FT835024A-6-2

FT835024E-6-2

6V/±2A/12W，24通道

3U

FT835024A-6-3

FT835024E-6-3

6V/±3A/18W，24通道

3U

FT835024A-6-5

FT835024E-6-5

6V/±5A/30W，24通道

3U

FT835024A-15-1

FT835024E-15-1

15V/±1A/15W，24通道

3U

FT835024A-15-2

FT835024E-15-2

15V/±2A/30W，24通道

3U

FT835024A-15-3

FT835024E-15-3

15V/±3A/30W，24通道

3U

FT835024A-20-1

FT835024E-20-1

20V/±1A/20W，24通道

3U


| 選購信息

名稱

型號或規格

說明

測試電線

FT8350-TL05A

5A測試線/線長1.5米


規格表-1

型號

FT835024A-6-1

FT835024A-6-2

FT835024A-6-3

FT835024A-6-5

FT835024A-15-1

FT835024A-15-2

FT835024A-15-3

FT835024A-20-1

電壓

±6V

±15V

±20V

電流

±1A

±2A

±3A

±5A

±1A

±2A

±3A

±1A

功率

6W

12W

18W

30W

15W

30W

45W

20W

輸入阻抗

≥3GΩ

通道數

24CH

最大串聯連接

最大串聯輸出電壓不超過1000V，主機間可以串聯

電壓參數

輸出范圍

0～6.12V

0～15.3V

0～20.4V

輸出精度

0.5mV

1.5mV

2mV

分辨率

0.1mV

0.1mV

0.1mV

測量精度

0.5mV

1.5mV

2mV

分辨率

0.1mV

0.1mV

0.1mV

上升時間

≤1ms

溫度系數

25ppm/℃

電流參數(雙量程)

量程1

輸出范圍

-1～1A

-2～2A

-3～3A

-5～5A

-1～1A

-2～2A

-3～3A

-1～1A

測量精度

0.05%+0.5mA

0.05%+1mA

0.05%+1.5mA

0.05%+2.5mA

0.05%+0.5mA

0.05%+1mA

0.05%+1.5mA

0.05%+0.5mA

分辨率

0.1mA

量程2

輸出范圍

-100～100mA

測量精度

0.05%+500uA

分辨率

10uA

量程3

輸出范圍

-1～1mA

測量精度

0.05%+0.5uA

分辨率

0.1uA

溫度系數

50ppm/℃

其他特性

接線方式

PCB焊接端子/四線制接線

尺寸

3U/19寸

采樣頻率

20Hz

通訊接口

LAN、RS485、CAN

通訊協議

SCPI、Modbus

傳輸協議

TCP/IP

故障模擬

正極斷路、負極斷路、輸出短路、極性反接

輸入電壓

單相，100～240Vac，50/60Hz

環境特性

工作溫度

0～40℃

存儲溫度

-25℃～60℃

工作濕度

20%rh～85%rh（無結露現象）

存儲濕度

＜90%rh（無結露現象）

使用環境

海拔＜2000m，室內使用

尺寸

430（W）*594（D）*132（H） mm

重量

20kg


規格表-2

型號

FT835024E-6-1

FT835024E-6-2

FT835024E-6-3

FT835024E-6-5

FT835024E-15-1

FT835024E-15-2

FT835024E-15-3

FT835024E-20-1

電壓

6V

6V

6V

6V

15V

20V

電流

±1A

±2A

±3A

±5A

±1A

±2A

±3A

±1A

功率

6W

12W

18W

30W

15W

30W

45W

20W

輸入阻抗

≥3GΩ

≥3GΩ

≥3GΩ

≥3GΩ

≥3GΩ

≥3GΩ

通道數

24CH

24CH

24CH

24CH

24CH

24CH

最大串聯連接

最大串聯輸出電壓不超過1000V，主機間可以串聯

電壓參數

輸出范圍

0～6.12V

0～15.3V

0～20.4V

輸出精度

0.5mV

1.5mV

2mV

分辨率

0.1mV

0.1mV

0.1mV

測量精度

0.5mV

1.5mV

2mV

分辨率

0.1mV

0.1mV

0.1mV

上升時間

≤1ms

溫度系數

25ppm/℃

電流參數(雙量程)

量程1

輸出范圍

-1～1A

-2～2A

-3～3A

-5～5A

-1～1A

-2～2A

-3～3A

-1～1A

測量精度

0.05%+0.5mA

0.05%+1mA

0.05%+1.5mA

0.05%+2.5mA

0.05%+0.5mA

0.05%+1mA

0.05%+1.5mA

0.05%+0.5mA

分辨率

0.1mA

量程2

輸出范圍

-100～100mA

測量精度

0.05%+500uA

分辨率

10uA

量程3

輸出范圍

-1～1mA

測量精度

0.05%+0.5uA

分辨率

0.1uA

溫度系數

50ppm/℃

其他特性

接線方式

PCB焊接端子/四線制接線

尺寸

3U/19寸

采樣頻率

20Hz

通訊接口

LAN、RS485、CAN

通訊協議

SCPI、Modbus

傳輸協議

TCP/IP

輸入電壓

單相，100～240Vac，50/60Hz

環境特性

工作溫度

0～40℃

存儲溫度

-25℃～60℃

工作濕度

20%rh～85%rh（無結露現象）

存儲濕度

＜90%rh（無結露現象）

使用環境

海拔＜2000m，室內使用

尺寸

430（W）*594（D）*132（H） mm

重量

20kg
