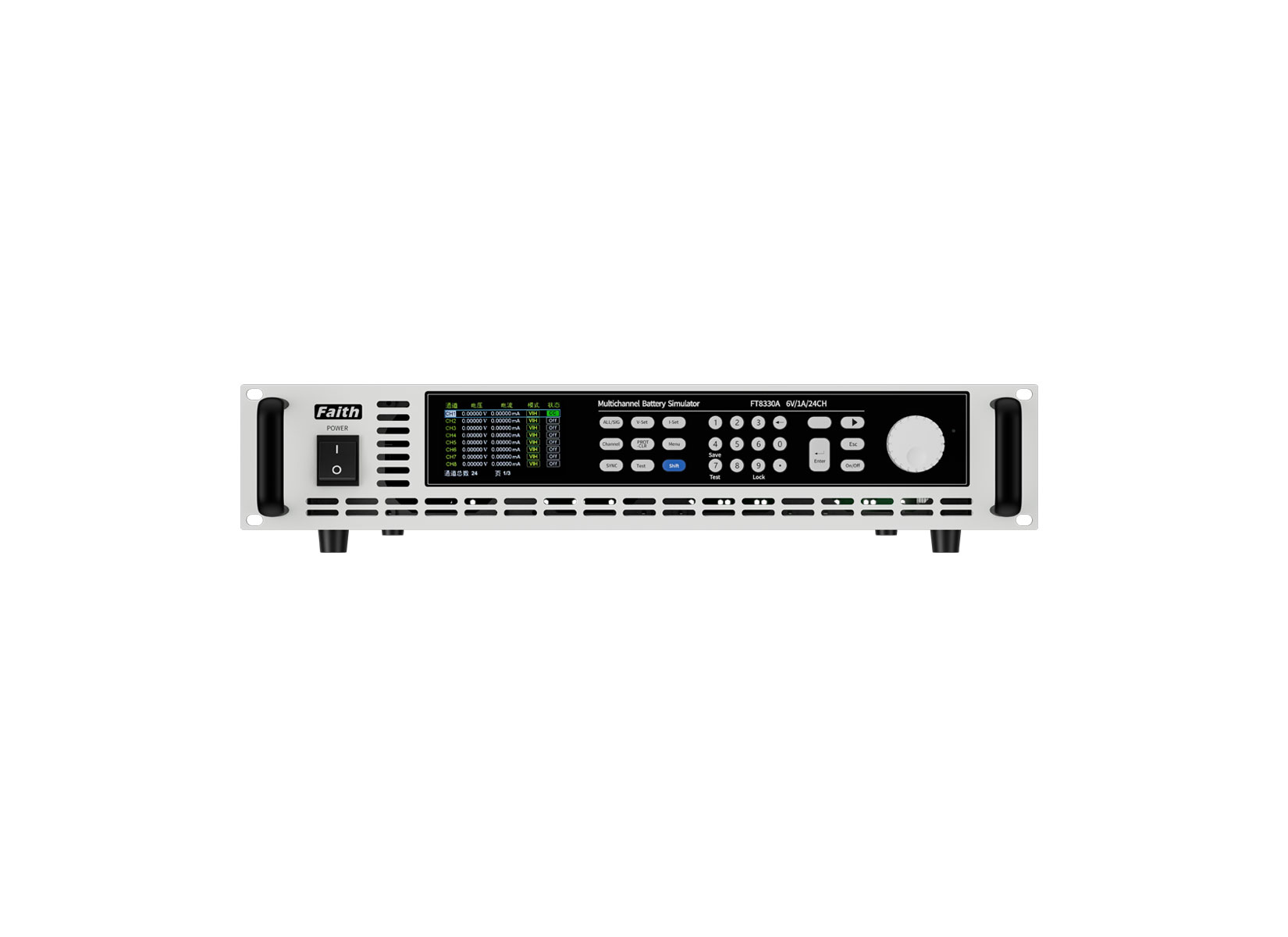

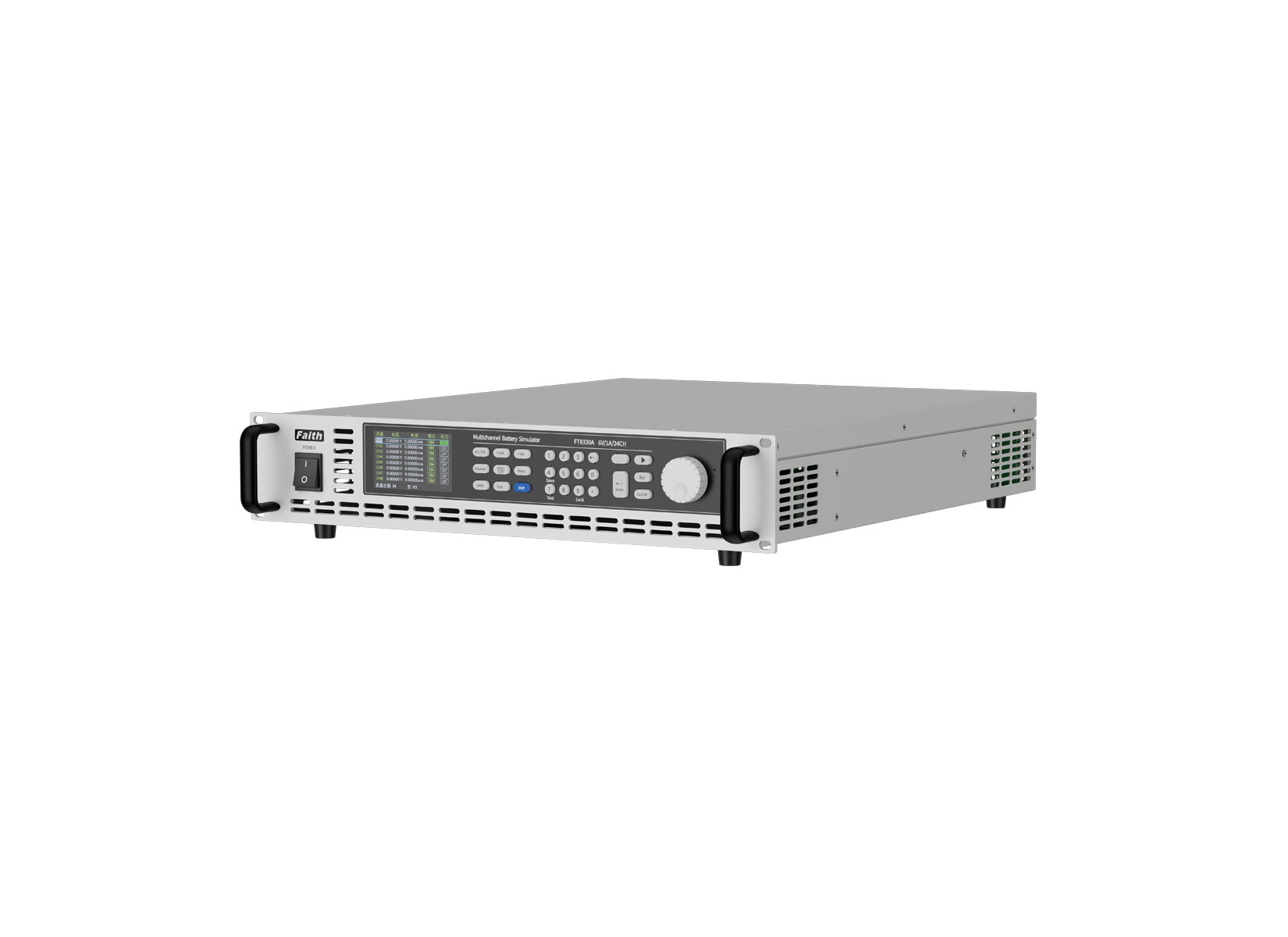

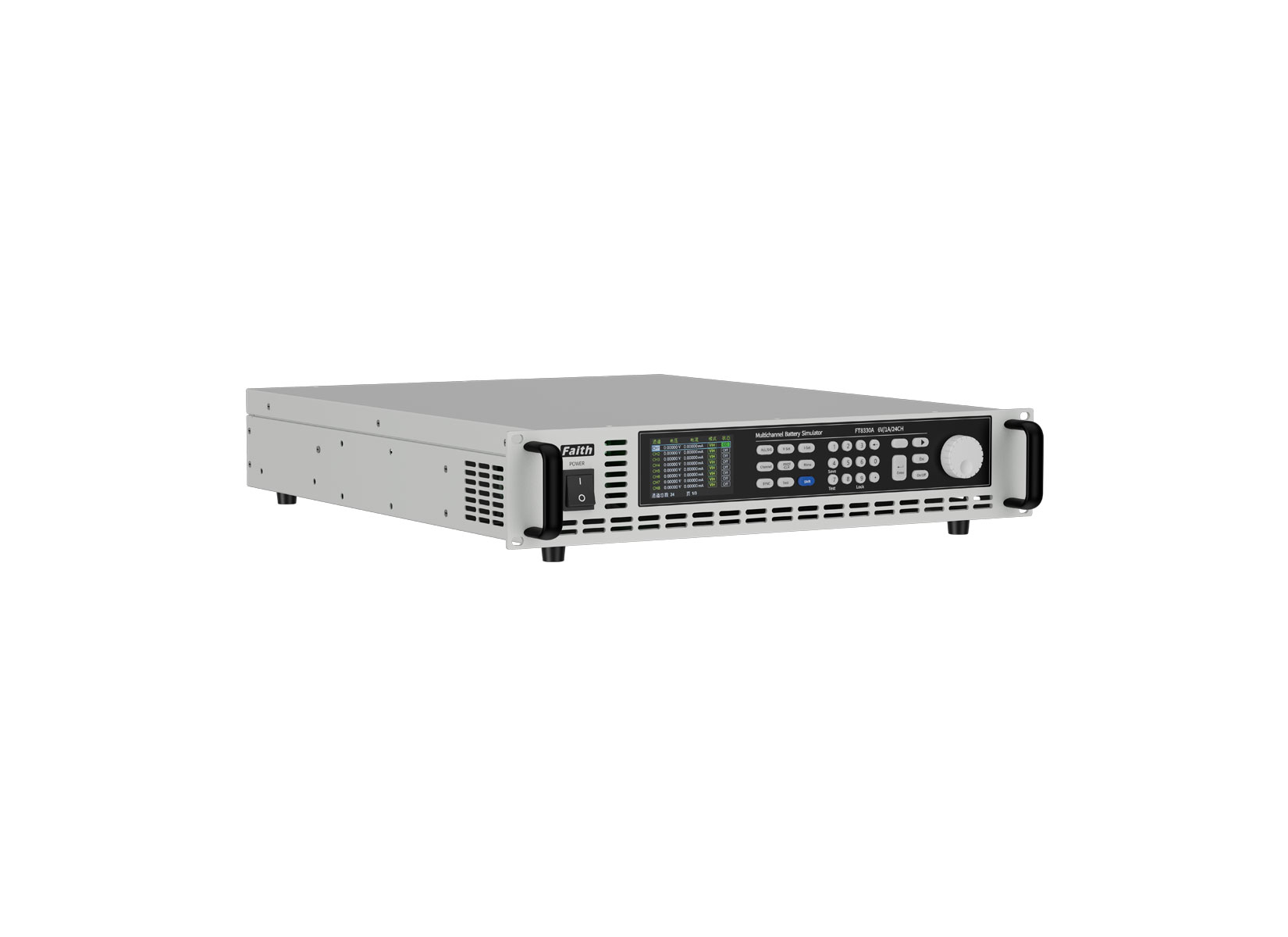

FT8330系列多通道電池模擬器(6V/3A，36通道,電流單向)

電壓輸出：0～6V；

電流輸出：0～1A/0～2A/0～3A


FT8330系列電池模擬器是一款高精度、多通道、單象限可編程電池模擬電源。單機通道數達36個且各通道間電氣隔離，方便用戶串、并電源。超高輸出精度以及超低紋波、干擾等特點使得該系列電源在電池電芯、超級電容、BMS等測試系統中得到廣泛應用。FT8330系列采用標準19英寸機箱，并提供了以太網口和RS485通訊接口，方便集成到研發和產線自動化測試平臺，也可單獨使用。

| 簡述

FT8330系列電池模擬器是一款高精度、多通道、單象限可編程電池模擬電源。單機通道數達36個且各通道間電氣隔離，方便用戶串、并電源。超高輸出精度以及超低紋波、干擾等特點使得該系列電源在電池電芯、超級電容、BMS等測試系統中得到廣泛應用。FT8330系列采用標準19英寸機箱，并提供了以太網口和RS485通訊接口，方便集成到研發和產線自動化測試平臺，也可單獨使用。


| 特點

  • 電壓輸出：0～6V；

  • 電流輸出：0～1A/0～2A/0～3A；

  • 電壓精度，分辨率高達萬分之一；

  • 四線制接線，可有效消除導線帶來的測量影響；

  • 單臺通道數可達36個，也可根據需求選擇通道數；

  • 各通道間隔離，可任意并聯和串聯；

  • 溫漂系數小于30ppm/℃；

  • 專業測試軟件，支持?jǐn)?shù)據報表與數據分析；

  • RS485和以太網控制接口；

  • 支持SCPI及Modbus協議；

  • 標準19英寸，可安裝于機架；

  • 智能風扇控制，長壽命、低噪音。


 | 應用領域

  • BMS（電池管理系統）測試；

  • CMS（超容管理系統）測試；

  • 充放電保護板研發測試；

  • 電池芯測試；

  • 超級電容芯測試；

  • 其他各類電子產品供電測試。


| 超高集成度

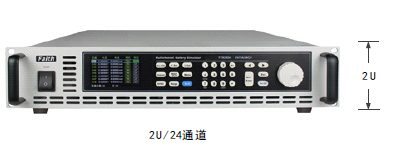

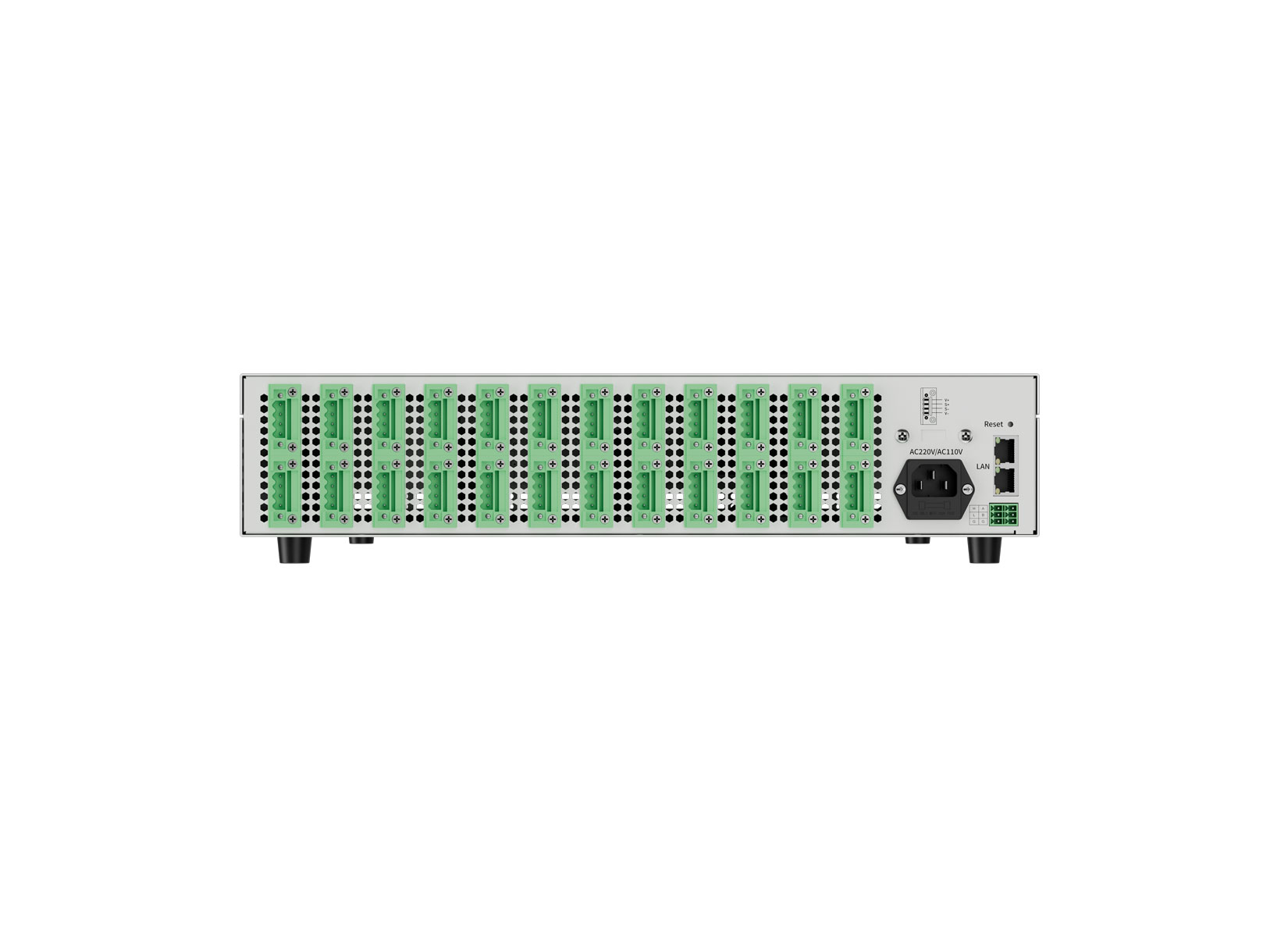

FT8330系列采用標準19英寸，2種機箱規格。單機2U機箱最多可容納24CH，3U機箱可容納36CH。通道間相互隔離，一臺設備最多可以同時測試36個工位，能有效減少用戶設備的使用量，提高測試效率。


| 超高精度

FT8330系列精度高，電壓精度為0.01%+0.01%F.S.。電壓分辨率低至0.1mV，電流分辨率低至0.1μA。針對待機狀態下設備功耗的測試，F(xiàn)T8330具備有0.1μA的電流分辨率測量，可輕松實現uA級的待機電流的測量測試。


| 通道間串聯

FT8330每通道間電氣隔離。當需要模擬多串電池芯時，模擬器可支持任意多通道間串聯，也可串連多臺電池芯模擬器。用戶亦可透過遠程接口進行遠端控制及其他自動測試應用。


| 訂購信息

通道數

A系列型號

R系列型號

規格

高度

備注

12CH

FT833012A-6-1

FT833012R-6-1

6V/1A/6W

2U

A系列，為電流單量程；R系列，為電流雙量程，高采樣速率

FT833012A-6-2

FT833012R-6-2

6V/2A/12W

FT833012A-6-3

FT833012R-6-3

6V/3A/18W

18CH

FT833018A-6-1

FT833018R-6-1

6V/1A/6W

FT833018A-6-2

FT833018R-6-2

6V/2A/12W

FT833018A-6-3

FT833018R-6-3

6V/3A/18W

24CH

FT833024A-6-1

FT833024R-6-1

6V/1A/6W

FT833024A-6-2

FT833024R-6-2

6V/2A/12W

FT833024A-6-3

FT833024R-6-3

6V/3A/18W

36CH

FT833036A-6-1

FT833036R-6-1

6V/1A/6W

3U

FT833036A-6-2

FT833036R-6-2

6V/2A/12W

FT833036A-6-3

FT833036R-6-3

6V/3A/18W


| 選購信息

名稱

型號或規格

說明

測試電線

FT8330-TL03A

3A測試線/線長1.5米


規格表-1

型號

FT833024A-6-1

FT833024A-6-2

FT833024A-6-3

電流

1A

2A

3A

電壓

6V

6V

6V

功率

6W

12W

18W

通道數

24CH

24CH

24CH

恒壓模式

量程

0～6V

0～6V

0～6V

設定分辨率

0.1mV

0.1mV

0.1mV

設定精度(25±3℃)

0.01%+0.01%F.S.

0.01%+0.01%F.S.

0.01%+0.01%F.S.

回讀分辨率

0.1mV

0.1mV

0.1mV

回讀精度(25±3℃)

0.01%+0.01%F.S.

0.01%+0.01%F.S.

0.01%+0.01%F.S.

電壓負載調整率

＜0.02%F.S.

溫度系數

＜30ppm/℃

電壓紋波

2mV

2mV

2mV

電流紋波

1.2mA

1.2mA

1.2mA

電壓上升時間（空載）

＜3ms

＜3ms

＜3ms

電壓上升時間（滿載）

＜3ms

＜3ms

＜3ms

電壓下降時間（空載）

＜3s

＜3s

＜3s

電壓下降時間（滿載）

＜3ms

＜3ms

＜3ms

動態響應時間

＜1ms

＜1ms

＜1ms

恒流模式

量程

0～1A

0～2A

0～3A

設定分辨率

0.25mA

0.5mA

0.75mA

設定精度(25±3℃)

0.05%+0.05%F.S

0.05%+0.05%F.S

0.05%+0.05%F.S

回讀分辨率

0.25mA

0.5mA

0.75mA

回讀精度(25±3℃)

0.05%+0.05%F.S

0.05%+0.05%F.S

0.05%+0.05%F.S

電流負載調整率

＜0.01%F.S.

溫度系數

＜30ppm/℃

其他特性

耐壓（輸出相對大地）

1500VDC

1500VDC

1500VDC

耐壓（通道與通道）

1500VDC

1500VDC

1500VDC

單通道采樣速度

4Hz

編程響應時間

＜10ms

通訊接口

LAN、RS485(隔離)

交流輸入電壓

1φ 110V/220V ac ±10% VLN，50/60Hz

尺寸（H×W×D）

88.1mm×482.6mm×521.4mm

重量

20kg


規格表-2

型號

FT833024R-6-1

FT833024R-6-2

FT833024R-6-3

電流

1mA/1A

1mA/2A

1mA/3A

電壓

6V

6V

6V

功率

6W

12W

18W

通道數

24CH

24CH

24CH

恒壓模式

量程

0～6V

0～6V

0～6V

設定分辨率

0.1mV

0.1mV

0.1mV

設定精度(25±5℃)

0.01%+0.01%F.S.

0.01%+0.01%F.S.

0.01%+0.01%F.S.

回讀分辨率

0.1mV

0.1mV

0.1mV

回讀精度(25±5℃)

0.01%+0.01%F.S.

0.01%+0.01%F.S.

0.01%+0.01%F.S.

電壓負載調整率

＜0.02%F.S.

溫度系數(0～40℃)

＜30ppm/℃

電壓紋波(20Hz～20MHz)

≤2mVrms

電壓上升時間（空載）

＜3ms

＜3ms

＜3ms

電壓上升時間（滿載）

＜3ms

＜3ms

＜3ms

電壓下降時間（空載）

＜3s

＜3s

＜3s

電壓下降時間（滿載）

＜3ms

＜3ms

＜3ms

動態響應時間

＜1ms

＜1ms

＜1ms

恒流模式

量程

0～1mA

0～1A

0～1mA

0～2A

0～1mA

0～3A

設定分辨率

0.1uA

0.1mA

0.1uA

0.2mA

0.1uA

0.3mA

設定精度(25±5℃)

0.05%+0.05%F.S

0.05%+0.05%F.S

0.05%+0.05%F.S

回讀分辨率

0.1uA

0.1mA

0.1uA

0.2mA

0.1uA

0.3mA

回讀精度(25±5℃)

0.05%+0.05%F.S

0.05%+0.05%F.S

0.05%+0.05%F.S

電流紋波(20Hz～20MHz)

3uArms

0.3mArms

3uArms

0.3mArms

3uArms

0.3mArms

電流負載調整率

＜0.01%F.S.

溫度系數

＜30ppm/℃

其他特性

耐壓（輸出相對大地）

1500VDC

耐壓（通道與通道）

1500VDC

單通道采樣速度

20Hz

編程響應時間

＜10ms

通訊接口

LAN、RS485(隔離)

交流輸入電壓

1φ 110V/220V ac ±10% VLN，50/60Hz

尺寸（H x W x D）

88.1mm*482.6mm*521.4mm

重量

20kg
