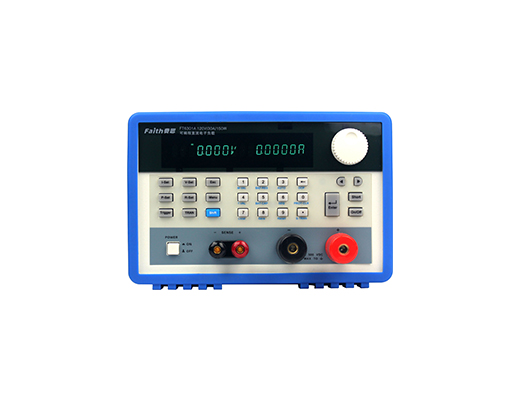

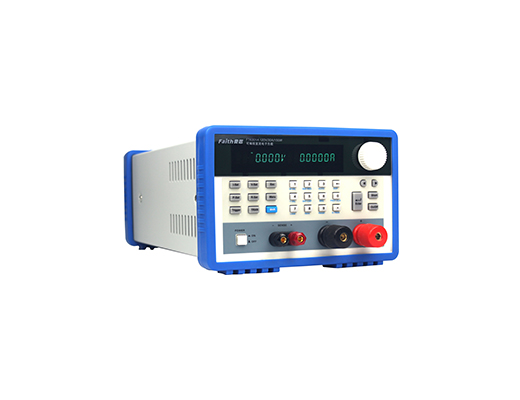

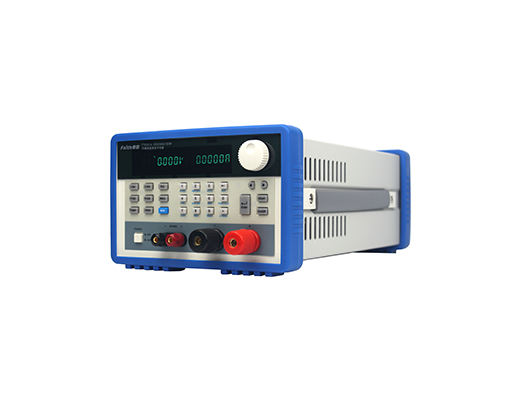

FT6300A系列單通道電子負載(0-1800W)
電壓：120V/500V
功率：150W/300W/600W/900W/1350W/1800W
FT6300系列電子負載具備多種型號，功率從150W～1800W，電流最大到240A。其主要應用于各種充電器/適配器、開關電源、LED驅動、動力電池、通信電源、保險絲、太陽能電池及其組件等產品的測試。
FT6300系列提供了CC、CV、CR和CP等基本功能；具備動態與序列測試功能以模擬各種負載變化；智能化的自動測試功能可極大提高產線測試效率。
FT6300系列配備RS232接口，支持標準的SCPI命令，通過SCPI命令可以實現面板操作的所有功能，為智能化測試平臺的組建和用戶的二次開發提供方便。
| 簡述
FT6300系列電子負載具備多種型號，功率從150W～1800W，電流最大到240A。其主要應用于各種充電器/適配器、開關電源、LED驅動、動力電池、通信電源、保險絲、太陽能電池及其組件等產品的測試。
FT6300系列提供了CC、CV、CR和CP等基本功能；具備動態與序列測試功能以模擬各種負載變化；智能化的自動測試功能可極大提高產線測試效率。
FT6300系列配備RS232接口，支持標準的SCPI命令，通過SCPI命令可以實現面板操作的所有功能，為智能化測試平臺的組建和用戶的二次開發提供方便。
| 特點
電壓等級：120V、500V；
功率范圍：150W/300W/600W/900W/1350W/1800W；
帶載電流范圍最大可達240A，安全、穩定、可靠、耐用；
動態測試頻率可達20kHz，可設置斜率（適用于FT6309A-FT6319A）；
恒電壓、恒電流、恒電阻和恒功率四種測試模式；
快速調用，一鍵調用測試功能；
序列測試，可模擬實際負載復雜的變化；
智能化自動測試功能，自動完成品質判定；
電池內阻及電池容量測試；
支持遠端采樣，補償電壓降；
OCP測試，自動尋找過流保護點；
采用智能風扇控制，降低噪音；
高清晰，高亮度顯示屏（VFD）；
鍵盤配合旋鈕設置，操作簡易；
過電壓/過電流/過功率/過溫/反接告警等全方位保護功能；
豐富的SCPI命令，方便組建智能化測試平臺和進行二次開發；
標配RS232接口，可通過計算機實現遠程控制。
| 自動測試
FT6300系列具有靈活的自動測試功能。自動測試中，包含了CC、CV、CR及CP等多種測試模式，能將測試參數與相應的上、下限進行比較，最終以PASS或FAILED的形式顯示測試結果。全自動的操作方式，能極大提高測試效率。

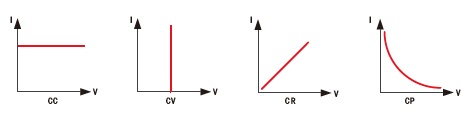

| 定態功能
FT6300系列電子負載具有恒電流、恒電壓、恒電阻與恒功率四種測試模式，可滿足廣泛的測試要求。恒電流和恒電阻模式可用于測試電壓源在不同負載情況下，輸出電壓是否維持穩定輸出。對于電池充電器和適配器而言，恒電壓模式可改變充電器和適配器的輸出電壓以檢驗輸出電流是否正確。

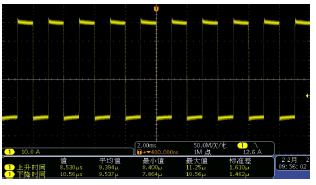

| 動態功能
FT6300系列電子負載提供可編程的動態測試功能。動態測試功能包括連續、脈沖、翻轉三種方式，支持帶載斜率設定。動態模式用于模擬各種帶載突變及異常情況，適用于測試電源的動態特性，電源的穩定性，電池的保護點及保護時間，各種脈沖等突發帶載模擬。

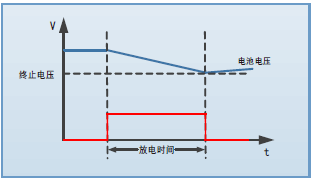

| 電池測試功能
為方便電池測試，F(xiàn)T6300系列提供了電池測試功能。電池測試包括：電池內阻測試與電池容量測試。電池容量測試采用恒電流CC模式實現，測試時只需設置電池保護電壓與放電電流即可。負載自動記錄電壓、電流、時間、AH數，低于保護電壓，負載自動停止測試。配合軟件可以完成更多參數的測試與分析。
| SCPI與遠程控制
FT6300系列支持標準的SCPI命令，通過SCPI命令可以實現面板操作的所有功能。這為智能化測試平臺的組建和用戶的二次開發提供方便。FT6300系列通過RS232接口可輕松實現電子負載的遠程控制。

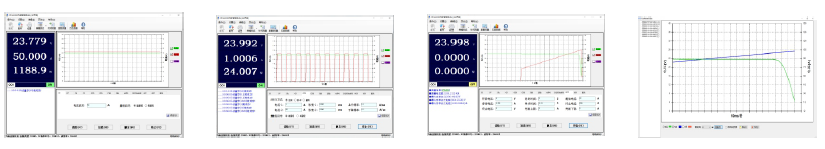

| 電腦圖形化操作軟件
FT6300系列提供了一款具有虛擬儀器功能的上位機軟件，可以實時讀取測試數據、生成圖像、導出報表、打印報告等，方便客戶使用。
| 訂購信息
型號 | 規格 | 尺寸 | 型號 | 規格 | 尺寸 |
FT6301A | 120V/30A/150W | 1/2 3U | FT6309A | 120V/120A/900W | 3U |
FT6302A | 120V/30A/300W | 1/2 3U | FT6310A | 500V/30A/900W | 3U |
FT6303A | 500V/15A/300W | 1/2 3U | FT6313A | 120V/180A/1350W | 3U |
FT6304A | 120V/60A/300W | 1/2 3U | FT6314A | 500V/45A/1350W | 3U |
FT6305A | 500V/30A/600W | 1/2 3U | FT6318A | 120V/240A/1800W | 3U |
FT6306A | 120V/120A/600W | 1/2 3U | FT6319A | 500V/60A/1800W | 3U |
規格表-1 | ||||||
型號 | FT6301A | FT6302A | FT6303A | FT6304A | FT6305A | FT6306A |
電壓 | 0～120V | 0～120V | 0～500V | 0～120V | 0～500V | 0～120V |
電流 | 0～30A | 0～30A | 0～15A | 0～60A | 0～30A | 0～120A |
功率 | 150W | 300W | 300W | 300W | 600W | 600W |
最小操作電壓 | 1.2V@30A | 1V@30A | 1.6V@15A | 1.5V@60A | 1.5V@30A | 1.8V@120A |
恒電壓模式 | ||||||
量程 | 20V/120V | 20V/120V | 50V/500V | 20V/120V | 50V/500V | 12V/120V |
分辨率 | 1mV/10mV | 1mV/10mV | 1mV/10mV | 1mV/10mV | 1mV/10mV | 1mV/10mV |
低量程精確度 | 0.05%+4mV | 0.05%+4mV | 0.05%+10mV | 0.05%+4mV | 0.05%+10mV | 0.05%+3mV |
高量程精確度 | 0.05%+30mV | 0.05%+30mV | 0.05%+130mV | 0.05%+30mV | 0.05%+130mV | 0.05%+30mV |
恒電流模式 | ||||||
量程 | 3A/30A | 3A/30A | 3A/15A | 6A/60A | 3A/30A | 12A/120A |
分辨率 | 0.1mA/1mA | 0.1mA/1mA | 0.1mA/1mA | 0.1mA/1mA | 0.1mA/1mA | 1mA/10mA |
低量程精確度 | 0.05%+3mA | 0.05%+3mA | 0.05%+1.5mA | 0.1%+6mA | 0.1%+3mA | 0.1%+12mA |
高量程精確度 | 0.1%+30mA | 0.1%+30mA | 0.1%+15mA | 0.1%+60mA | 0.1%+30mA | 0.1%+120mA |
恒電阻模式（輸入電壓和電流值≥滿量程的10%） | ||||||
低量程 | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω | 0.1～10Ω |
高量程 | 10.00 ～4kΩ | 10.00～4kΩ | 10.00～4kΩ | 10.00～4kΩ | 10.00～4kΩ | 10.00～4kΩ |
分辨率 | 16bit | 16bit | 16bit | 16bit | 16bit | 16bit |
低量程精確度 | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S | 0.35%+0.08S |
高量程精確度 | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S | 0.35%+0.008S |
恒功率模式（輸入電壓和電流值≥滿量程的10%） | ||||||
量程 | 100W/150W | 100W/300W | 100W/300W | 100W/300W | 100W/600W | 100W/600W |
分辨率 | 1mW/10mW | 1mW/10mW | 1mW/10mW | 1mW/10mW | 1mW/10mW | 1mW/10mW |
低量程精確度 | 1%+100mW | |||||
高量程精確度 | 1%+150mW | 1%+300mW | 1%+300mW | 1%+300mW | 1%+600mW | 1%+600mW |
電流測量值 | ||||||
低量程精確度 | 0.1%+3mA | 0.1%+3mA | 0.1%+3mA | 0.1%+12mA | 0.1%+3mA | 0.1%+12mA |
高量程精確度 | 0.1%+30mA | 0.1%+30mA | 0.1%+15mA | 0.1%+60mA | 0.1%+30mA | 0.1%+120mA |
電壓測量值 | ||||||
低量程精確度 | 0.02%+4mV | 0.02%+4mV | 0.02%+10mV | 0.02%+4mV | 0.02%+10mV | 0.02%+3mV |
高量程精確度 | 0.02%+30mV | 0.02%+30mV | 0.02%+130mV | 0.02% + 30mV | 0.02%+130mV | 0.02%+30mV |
功率測量值 | ||||||
精確度 | 1%+150mW | 1%+300mW | 1%+300mW | 1%+300mW | 1%+600mW | 1%+600mW |
瞬態模式 | 頻率范圍： 0.083Hz～1kHz | |||||
設備尺寸 | 213（W）×134（H）×374（D）（FT6301A/FT6302A/FT6303A/FT6304A） | |||||
213（W）×134（H）×594（D）（FT6305A/FT6306A） | ||||||
規格表-2 | ||||||
型號 | FT6309A | FT6310A | FT6313A | FT6314A | FT6318A | FT6319A |
電壓 | 120V | 500V | 120V | 500V | 120V | 500V |
電流 | 120A | 30A | 180A | 45A | 240A | 60A |
功率 | 900W | 900W | 1350W | 1350W | 1800W | 1800W |
最小操作電壓 | 2.5V@120A | 5V@30A | 2.5V@180A | 5V@45A | 2.5V@240A | 5V@60A |
恒電流模式 | ||||||
量程 | 12A/120A | 3A/30A | 18A/180A | 4.5A/45A | 24A/240A | 6A/60A |
分辨率 | 0.2mA/2mA | 0.05mA/0.5mA | 0.3mA/3mA | 0.8mA/8mA | 0.4mA/4mA | 1mA/10mA |
低量程精度 | 0.1%+0.1%F.S. | |||||
高量程精度 | 0.1%+0.1%F.S. | |||||
恒電壓模式 | ||||||
量程 | 20V/120V | 50V/500V | 20V/120V | 50V/500V | 20V/120V | 50V/500V |
分辨率 | 0.4mV/2mV | 0.9mV/9mV | 0.4mV/2mV | 0.9mV/9mV | 0.4mV/2mV | 0.9mV/9mV |
低量程精度 | 0.05%+0.1%F.S. | |||||
高量程精度 | 0.05%+0.1%F.S. | |||||
恒功率模式*2 | ||||||
量程 | 0～900W | 0～900W | 0～1350W | 0～1350W | 0～1800W | 0～1800W |
分辨率 | 15mW | 15mW | 22.5mW | 22.5mW | 30mW | 30mW |
精度 | 1%+0.5%F.S. | |||||
恒電阻模式 *2*3 | ||||||
低量程 | 0.025～50Ω | 0.25～500Ω | 0.0167～33.3Ω | 0.167～333Ω | 0.0125～25Ω | 0.125～250Ω |
高量程 | 0.6～1200Ω | 10～20000Ω | 0.4～800Ω | 6.67～13333Ω | 0.3～600Ω | 5～10kΩ |
分辨率 | 16bit | |||||
低量程精度 | 0.2%+0.009S | 0.2%+0.0125S | 0.2%+0.018S | 0.2%+0.005S | 0.2%+0.018S | 0.2%+0.024S |
高量程精度 | 0.2%+0.002S | 0.2%+160uS | 0.2%+0.004S | 0.2%+240uS | 0.2%+0.004S | 0.2%+300uS |
斜率 | ||||||
電流范圍 | 0～120A | 0～30A | 0～180A | 0～45A | 0～240A | 0～60A |
斜率 | 0.1～5A/us | 0.01～1.25A/us | 0.15～7.5A/us | 0.1～1.8A/us | 0.2～10A/us | 0.1～2.5A/us |
精度 | (1±35%)×設定值 | |||||
測量 | ||||||
電壓測量 | ||||||
量程 | 12V/120V | 50V/500V | 12V/120V | 50V/500V | 12V/120V | 50V/500V |
分辨率 | 0.2mV/2mV | 0.9mV/9mV | 0.2mV/2mV | 0.9mV/9mV | 0.2mV/2mV | 0.9mV/9mV |
精度 | 0.05%+0.1%F.S. | |||||
電流測量 | ||||||
量程 | 12A/120A | 3A/30A | 18A/180A | 4.5A/45A | 24A/240A | 6A/60A |
分辨率 | 0.2mA/20mA | 0.05mA/5mA | 0.3mA/3mA | 0.8mA/8mA | 0.4mA/4mA | 1mA/10mA |
精度 | 0.05%+0.1%F.S. | |||||
溫度 | ||||||
保護溫度 | 85℃ | |||||
操作溫度 | 0～40℃ | |||||
滿功率操作溫度 | 0～25℃ | |||||
其它特性 | ||||||
重量 | 18kg | 18kg | 20kg | 20kg | 22kg | 22kg |
尺寸 | 427（W）×135（H）× 460（D） | |||||
型號 | 規格 | 尺寸 | 型號 | 規格 | 尺寸 |
FT6301A | 120V/30A/150W | 1/2 3U | FT6309A | 120V/120A/900W | 3U |
FT6302A | 120V/30A/300W | 1/2 3U | FT6310A | 500V/30A/900W | 3U |
FT6303A | 500V/15A/300W | 1/2 3U | FT6313A | 120V/180A/1350W | 3U |
FT6304A | 120V/60A/300W | 1/2 3U | FT6314A | 500V/45A/1350W | 3U |
FT6305A | 500V/30A/600W | 1/2 3U | FT6318A | 120V/240A/1800W | 3U |
FT6306A | 120V/120A/600W | 1/2 3U | FT6319A | 500V/60A/1800W | 3U |
電壓等級：120V、500V；
功率范圍：150W/300W/600W/900W/1350W/1800W；
帶載電流范圍最大可達240A，安全、穩定、可靠、耐用；
動態測試頻率可達20kHz，可設置斜率（適用于FT6309A-FT6319A）；
恒電壓、恒電流、恒電阻和恒功率四種測試模式；
快速調用，一鍵調用測試功能；
序列測試，可模擬實際負載復雜的變化；
智能化自動測試功能，自動完成品質判定；
電池內阻及電池容量測試；
支持遠端采樣，補償電壓降；
OCP測試，自動尋找過流保護點；
采用智能風扇控制，降低噪音；
高清晰，高亮度顯示屏（VFD）；
鍵盤配合旋鈕設置，操作簡易；
過電壓/過電流/過功率/過溫/反接告警等全方位保護功能；
豐富的SCPI命令，方便組建智能化測試平臺和進行二次開發；
標配RS232接口，可通過計算機實現遠程控制。
