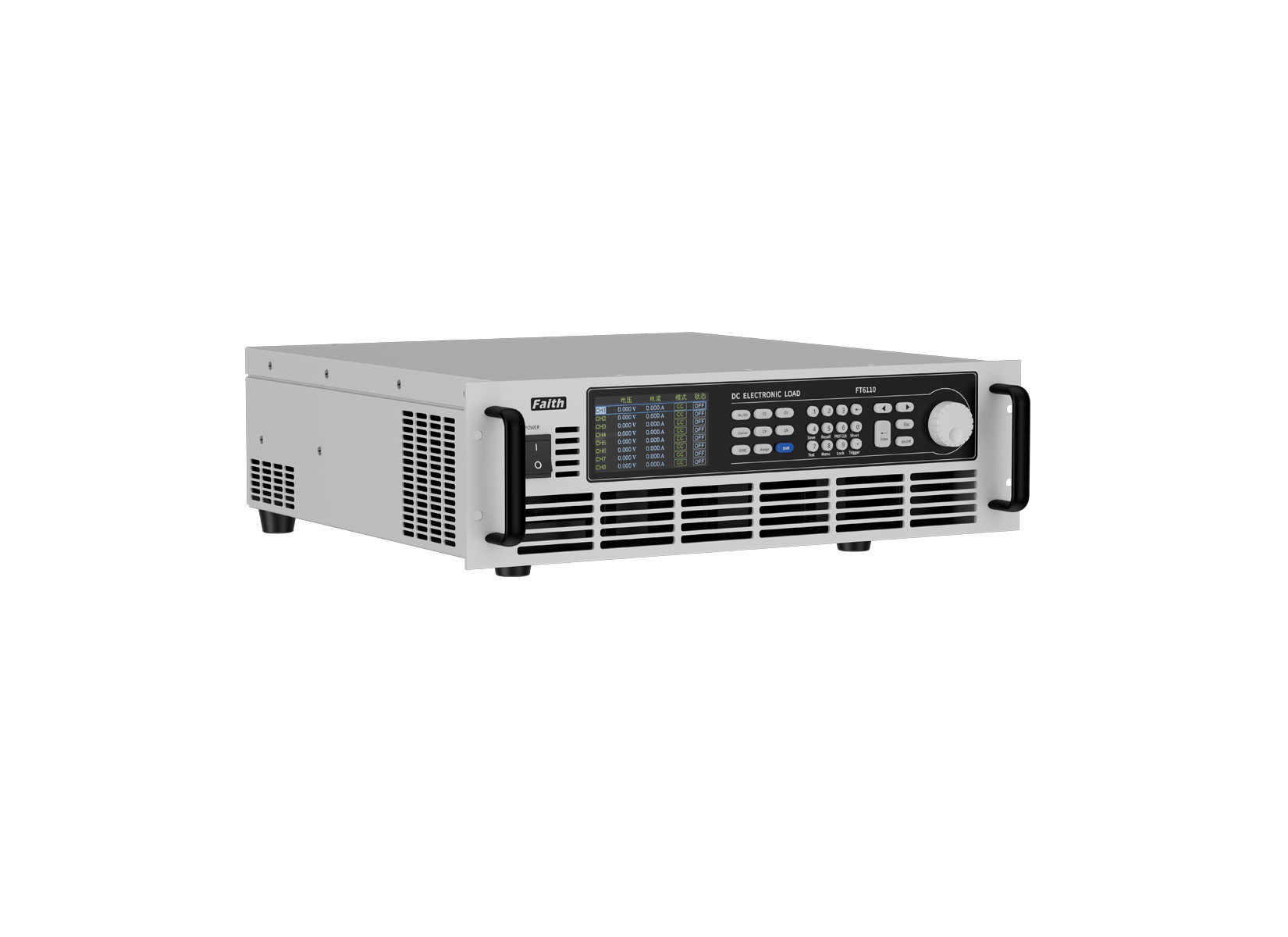

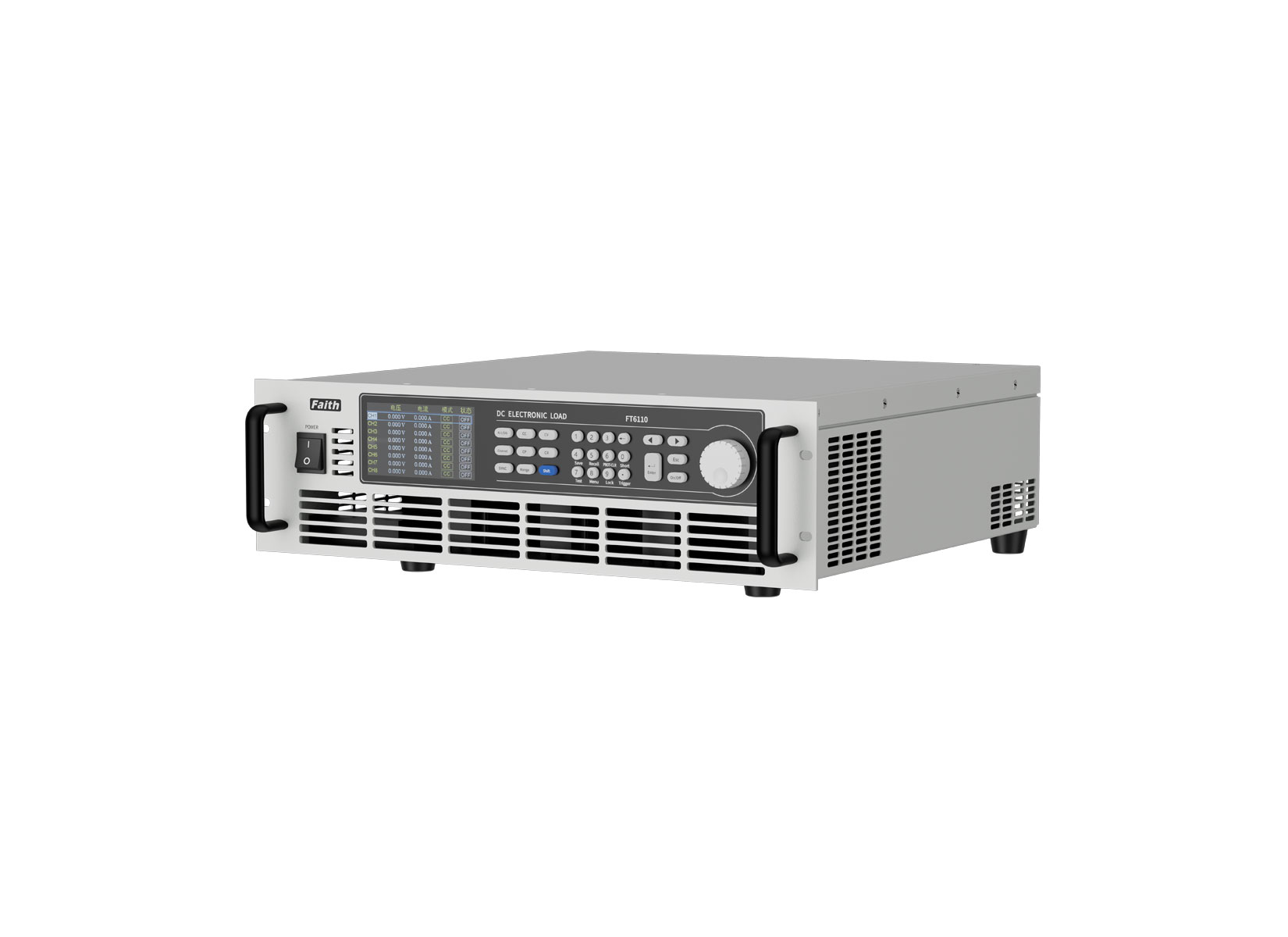

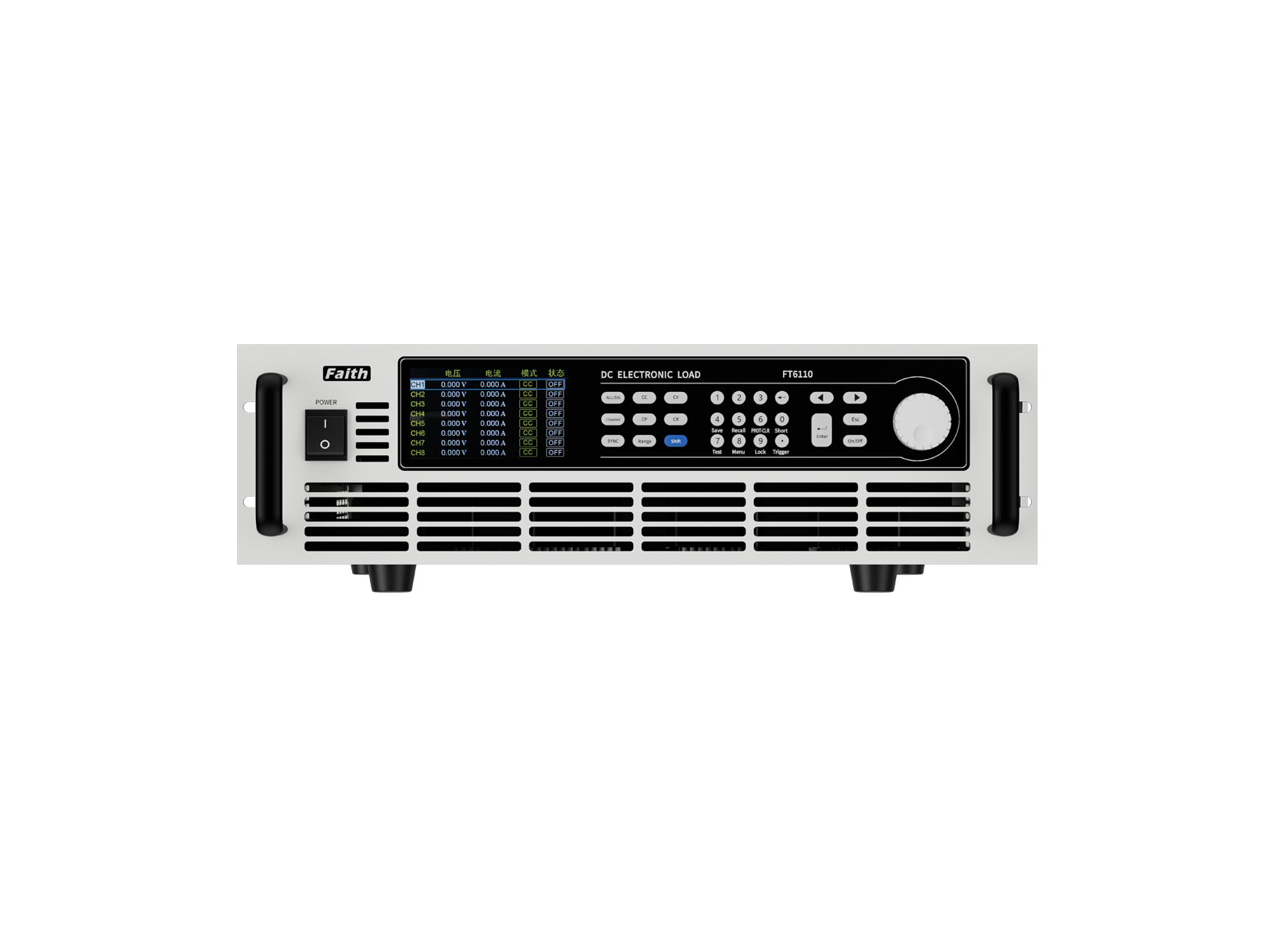

FT6110AR系列可編程多通道電子負載陣列(150W*8CH/300W*4CH)

FT6110A/R系列多通道電子負載，是一款主要針對電源ATE測試系統使用的高性能、高性價比的產品。在集成應用中可代替小功率單體電子負載，能為系統搭建節約大量空間，并大幅節省成本。

為方便電源ATE測試系統開發，FT6110A/R內置了電壓電流紋波測試、動態掃頻、負載效應測試、LED驅動測試、OCP測試、斜率設置等專項功能，并提供了完善的DLL開發包。支持支持C#、C++、Delph、Labview開發語言，方便用戶二次開發。

| 簡述

FT6110A/R系列多通道電子負載，是一款主要針對電源ATE測試系統使用的高性能、高性價比的產品。在集成應用中可代替小功率單體電子負載，能為系統搭建節約大量空間，并大幅節省成本。

為方便電源ATE測試系統開發，FT6110A/R內置了電壓電流紋波測試、動態掃頻、負載效應測試、LED驅動測試、OCP測試、斜率設置等專項功能，并提供了完善的DLL開發包。支持支持C#、C++、Delph、Labview開發語言，方便用戶二次開發。


| 特點

  • 結構緊湊，經濟、性價比高，且占用空間小；

  • 通道模塊化設計體積小，可實現3U/8CH，僅為常規電子負載的1/3；

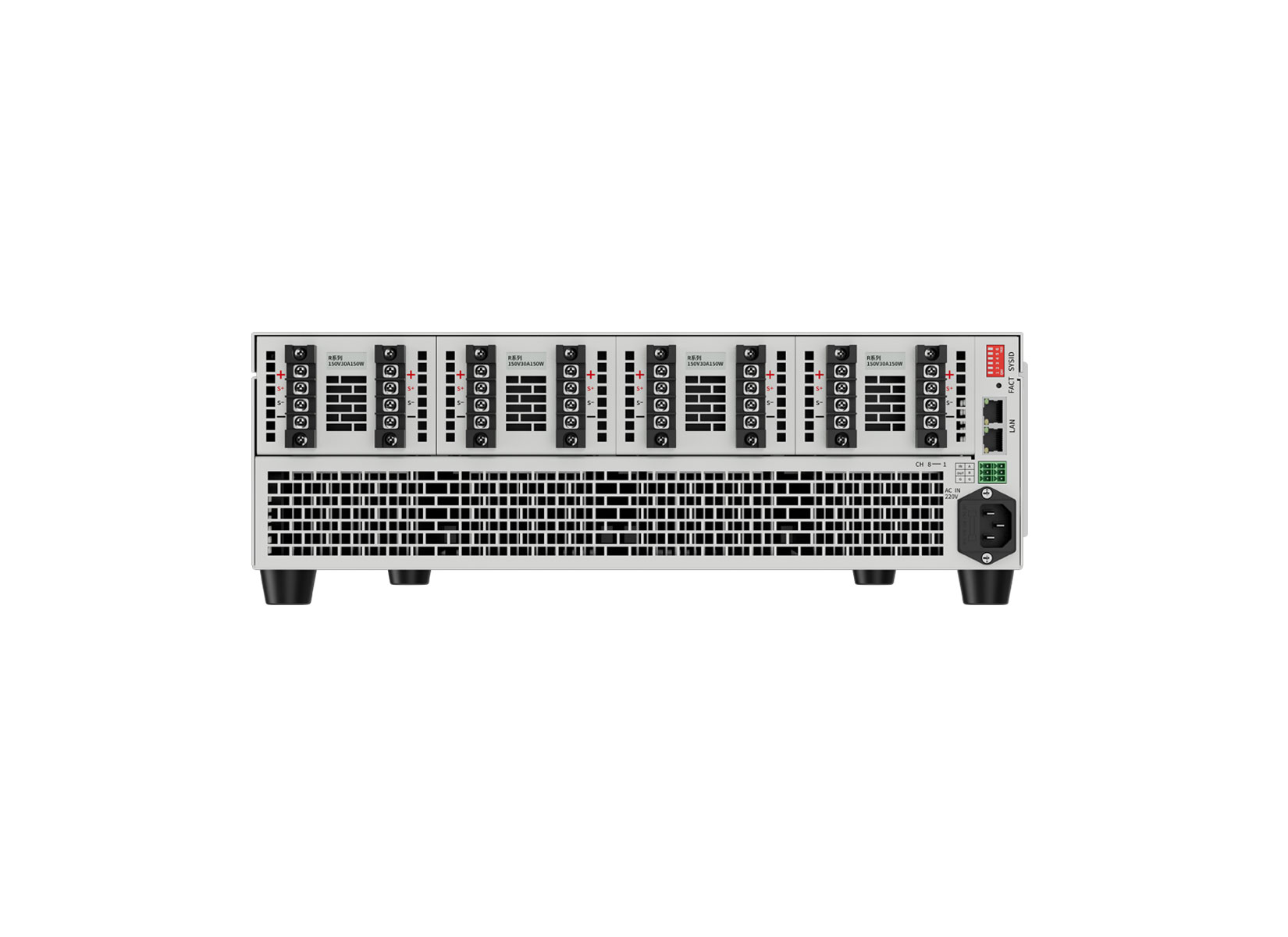

  • 通道間電氣隔離，可以單獨控制也可以任意并聯；

  • 功率通道：150W×8CH/300W×4CH；

  • 電壓范圍：0～150V/0～500V；

  • 電流范圍：0～30A/0～15A；

  • 50kHz的動態測試功能，可設置上升、下降斜率；

  • 高達500kHz電壓、電流采樣率；

  • 支持電壓遠、近端功能；

  • 電池放電測試功能；

  • 負載效應測試功能；

  • 電壓、電流紋波測試功能；

  • 動態掃頻功能；

  • 序列功能，模擬較復雜負載帶載波形；

  • 自動測試功能,更適合生產測試,自動判斷輸出測試結果；

  • 方便實用的OCP測試功能；

  • 時間測量功能；

  • 過電壓、過電流、過功率、過溫度以及反接檢測等保護；

  • 提供LAN、RS485遠程通訊接口，方便用戶多機集成；

  • 標準MODBUS通信協議，提供完善的動態鏈接庫，便于二次開發；

  • 標配功能完善上位機軟件；

  • 采用19寸機架式結構設計，便于系統集成安裝。


| 應用領域

  • 小功率電源、DC轉換器、手機充電器、3C用電池、BMS等小功率電源產品的生產、老化與品檢；

  • 汽車線束、連接器、保險絲、繼電器、中央電器盒等產品測試；

  • 電池pack、BMS保護板均衡放電、電動工具生產測試、LED電源板生產檢測等相關領域。


| 負載效應測試功能

電源類產品在輸出載荷變化時會引起輸出穩定量的變化稱之為負載效應。負載效應測試功能為用戶提供多組帶載參數，穩定時間設置。測試完成后直接提供負載調整率、電壓變化率以及電源直流內阻結果。


| 紋波測試功能

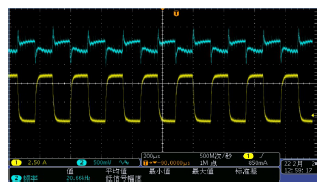

負載支持電壓紋波Vpp、電流紋波（Ipp）測量，帶寬10Hz～250kHz。在測量帶寬范圍內，紋波測量精度高，重復性好。紋波一般而言包括工頻紋波和開關紋波兩個不同頻率段，負載紋波測量結果為兩種紋波疊加的綜合結果。


| 自動測試功能

自動測試功能單個文件可支持100步測試，每步測試可以設置帶載模式、帶載值、檢測項目、檢測項上/下限值、運行時間。運行時間可設置范圍為0.1s～86400s。該功能只需完成產品插拔，負載將自動進行測試、判斷，測試完成后以PASS或FAIL形式體現。

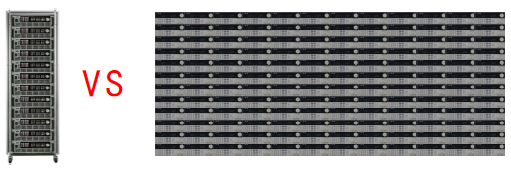

| 3U/8CH超高集成度

FT6110A/R系列采用超高集成度的設計，單機3U可集成8個電子負載通道，比傳統的電子負載體積減小三分之二，大大壓縮了集成系統的空間。每通道間電氣隔離，相互獨立，可單獨控制。


| 定態功能

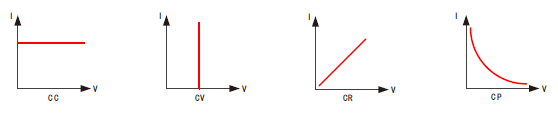

FT6110A/R系列電子負載具有恒電流、恒電壓、恒電阻與恒功率四種測試模式，可滿足廣泛的測試要求。恒電流和恒電阻模式可用于測試電壓源在不同負載情況下，輸出電壓是否維持穩定輸出。對于電池充電器和適配器而言，恒電壓模式可改變充電器和適配器的輸出電壓以檢驗輸出電流是否正確。


| 動態功能

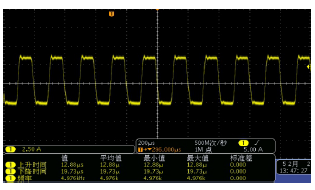

FT6110A/R系列電子負載提供可編程的動態測試功能。動態模式用于模擬各種帶載突變及異常情況，適用于測試電源的動態特性。最高頻率可達50kHz，支持連續、脈沖、翻轉、上升斜率、下降斜率、量程切換參數設置。


| 序列功能

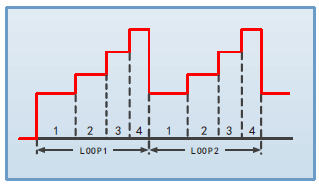

FT6110A/R系列電子負載提供序列測試功能，允許用戶編輯10個序列測試文件，文件可鏈接，可重復運行。每個測試文件支持20個測試步驟。每個測試步驟中，用戶可設置帶載模式、帶載主值、單步時間。單步時間可設置范圍為0.001s～86400s。


| 動態掃頻功能

動態掃頻功能可手動或自動連續調節帶載頻率， 最高頻率可達50kHz。該測試功能可捕獲到電源類待測物在最惡劣情況下的最大（Vp+）、最小（Vp-）電壓峰值。


| 應用編程

FT6110A/R提供LAN或RS485接口進行多機集成，可以非常方便地集成到測試系統中。通訊采用標準的Modbus協議并提供詳細《編程手冊》和DLL開發包，支持C#、C++、Delph、Labview開發語言，方便二次開發。為方便用戶調試，產品隨機附帶一款Demo軟件，可對負載系統進行所有功能操作、波形顯示及數據保存等功能。該軟件系統操作簡便，功能強大，使用者可輕易上手。


| 訂購信息

型號

規格

備注

FT6110

FT6110系列專用機箱

單臺最大功率為1200W。同一主機內，A/R系列模塊型號不能混配。

FT6111A

電子負載模塊 150V/30A/150W，2通道

A系列

FT6112A

電子負載模塊 150V/30A/300W，1通道

FT6113A

電子負載模塊 500V/15A/300W，1通道

FT6111R

電子負載模塊 150V/30A/150W，2通道

R系列

FT6112R

電子負載模塊 150V/30A/300W，1通道

FT6113R

電子負載模塊 500V/15A/300W，1通道


通道型號

FT6111A

FT6112A

FT6113A

FT6111R

FT6112R

FT6113R

單機通道數

2,4,6,8

1,2,3,4

1,2,3,4

2,4,6,8

1,2,3,4

1,2,3,4

電壓

150V

150V

500V

150V

150V

500V

電流

30A

30A

15A

30A

30A

15A

功率

150W

300W

300W

150W

300W

300W

滿電流最小操作電壓

1.6V@30A

1V@30A

5V@15A

1.6V@30A

1V@30A

5V@15A

恒電流

量程

3A

30A

3A

30A

3A

15A

3A

30A

3A

30A

3A

15A

分辨率

0.75mA

7.5mA

0.75mA

7.5mA

0.75mA

7.5mA

0.05mA

0.5mA

0.05mA

0.5mA

0.025mA

0.25mA

精度

0.1%+0.25%F.S.

0.05%+0.1%F.S.

0.05%+0.05%F.S

0.05%+0.1%F.S.

0.05%+0.05%F.S

0.05%+0.1%F.S.

0.05%+0.05%F.S

恒電壓

量程

30V

150V

30V

150V

100V

500V

30V

150V

30V

150V

100V

500V

分辨率

7.5mV

37.5mV

7.5mV

37.5mV

25mV

125mV

0.5mV

2.5mV

0.5mV

2.5mV

2mV

8.5mV

精度

0.1%+0.1%F.S.

0.025%+0.025%F.S

恒電阻

量程

0.05Ω～5kΩ

0.05Ω～5kΩ

0.35Ω～15kΩ

0.05Ω～5kΩ

0.05Ω～5kΩ

0.35Ω～15kΩ

精度

0.5%+0.002R

0.5%+0.002R

0.5%+0.02R

0.5%+0.002R

0.5%+0.002R

0.5%+0.02R

恒功率

量程

150W

300W

300W

150W

300W

300W

精度

0.1%+0.15%

0.1%+0.15%

0.1%+0.15%

0.1%+0.15%

0.1%+0.15%

0.1%+0.15%

動態功能

T1&T2

10us～60s

10us～60s

10us～60s

10us～60s

10us～60s

10us～60s

分辨率

2us

2us

2us

2us

2us

2us

精度

1us+20ppm

1us+20ppm

1us+20ppm

1us+20ppm

1us+20ppm

1us+20ppm

斜率

0.6A/ms～1A/us

0.6A/ms～2A/us

0.6A/ms～0.8A/us

0.6A/ms～1A/us

0.6A/ms～2A/us

0.6A/ms～0.8A/us

電流測量

量程

3A

30A

3A

30A

3A

15A

3A

30A

3A

30A

3A

15A

分辨率

0.75mA

7.5mA

0.75mA

7.5mA

0.75mA

7.5mA

0.05mA

0.5mA

0.05mA

0.5mA

0.025mA

0.25mA

精度

0.1%+0.25%F.S.

0.05%+0.1%F.S.

0.05%+0.05%F.S

0.05%+0.1%F.S.

0.05%+0.05%F.S

0.05%+0.1%F.S.

0.05%+0.05%F.S

電壓測量

量程

30V

150V

30V

150V

100V

500V

30V

150V

30V

150V

100V

500V

分辨率

7.5mV

37.5mV

7.5mV

37.5mV

25mV

125mV

0.5mV

2.5mV

0.5mV

2.5mV

2mV

8.5mV

精度

0.1%+0.1%F.S.

0.025%+0.025%F.S

紋波測量

范圍

*

*

*

*

*

*

30V

150V

30V

150V

100V

500V

帶寬

*

*

*

*

*

*

10Hz～250kHz

10Hz～250kHz

10Hz～250kHz

精度

*

*

*

*

*

*

0.03%+2mV

0.03%+10mV

0.03%+2mV

0.03%+10mV

0.03%+6mV

0.03%+30mV


功能和特點

FT6110A

FT6110R

最大通道數

8

8

工作模式

CC,CV,CR,CP

CC,CV,CR,CP

采樣率

250kHz

500kHz

采樣分辨率

12Bits

16Bits

采樣精度

電壓：0.1%+0.1%F.S.

電壓：0.025%+0.025%F.S.

電流：0.1%+0.25%F.S.

電流：0.05%+0.05%F.S.

程控分辨率

12Bits

16Bits

程控精度

電壓：0.1%+0.1%F.S.

電壓：0.025%+0.025%F.S.

電流：0.1%+0.25%F.S.

電流：0.05%+0.05%F.S.

CC瞬態功能

50kHz

50kHz

斜率控制

可設置

可設置

模擬短路測試功能

Yes

Yes

Von功能

Yes

Yes

電壓補償功能

Yes

Yes

電池放電測試功能

Yes

Yes

負載效應測試功能

No

Yes

紋波測試功能

No

Yes

動態掃頻功能

No

Yes

OCP測試功能

Yes

Yes

時間測量功能

No

Yes

自動測試功能

Yes

Yes

序列功能

Yes

Yes

保護功能

OCP,OVP,OPP,OTP,RV,LVP

OCP,OVP,OTP,OPP,RV,LVP

通訊接口

LAN，RS485

LAN，RS485

通訊協議

MODBUS

MODBUS

外部 IO輸入 /輸出

Yes

Yes

DLL開發包

Yes

Yes

應用系統軟件

Yes

Yes


型號

規格

備注

FT6110

FT6110系列專用機箱

單臺最大功率為1200W。同一主機內，A/R系列模塊型號不能混配。

FT6111A

電子負載模塊 150V/30A/150W，2通道

A系列

FT6112A

電子負載模塊 150V/30A/300W，1通道

FT6113A

電子負載模塊 500V/15A/300W，1通道

FT6111R

電子負載模塊 150V/30A/150W，2通道

R系列

FT6112R

電子負載模塊 150V/30A/300W，1通道

FT6113R

電子負載模塊 500V/15A/300W，1通道
