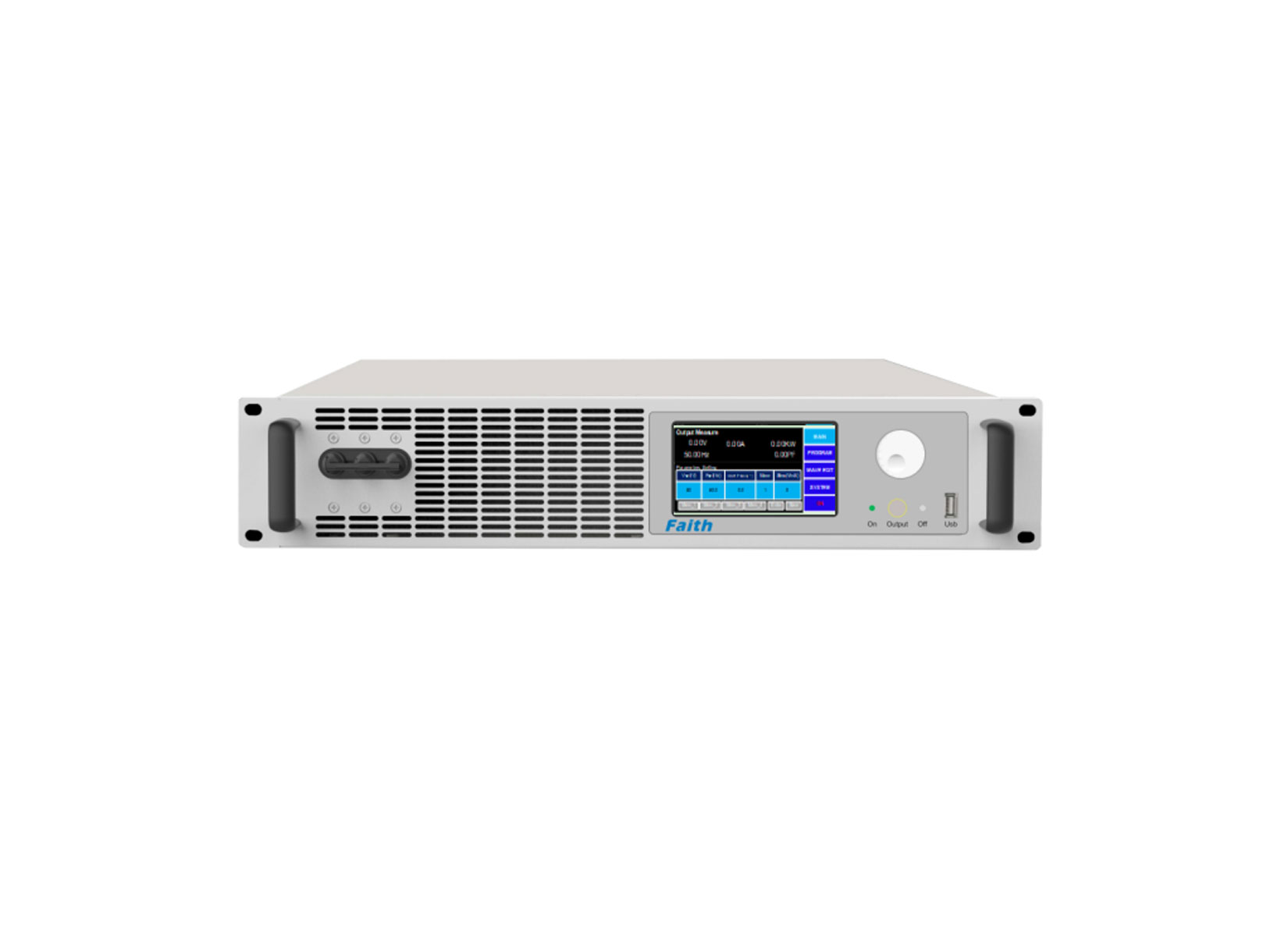

FTPS系列可編程雙向交流電源

FTPS系列可編程雙向交流電源（回饋式電網模擬器），既能實現Source功能，又能將EUT產生的能量回饋至電網，實現能量的雙向流動。

FTPS系列采用數字式控制技術,模塊化電源設計，高功率密度、體積小、大大降低故障率。其先進的直接數字頻率合成器（DDS）波形產生技術，使輸出頻率穩定度高，連續性好，可輸出頻率范圍高達1-550Hz。另外，FTPS系列提供了精密的測量功能，可測量均方根電壓 Vrms、均方根電流 Irms、有功功率 W、頻率Hz、功率因素PF、峰值電流 Ipeak 等值。

FTPS系列具備RS232、RS485、CAN2.0B、LAN等多種通訊接口，提供豐富的測試功能及簡潔的人機交互界面，在汽車電子，儲能，自動化測試等大功率測試場景有廣泛的應用。

| 簡述

FTPS系列可編程雙向交流電源（回饋式電網模擬器），既能實現Source功能，又能將EUT產生的能量回饋至電網，實現能量的雙向流動。

FTPS系列采用數字式控制技術,模塊化電源設計，高功率密度、體積小、大大降低故障率。其先進的直接數字頻率合成器（DDS）波形產生技術，使輸出頻率穩定度高，連續性好，可輸出頻率范圍高達1-550Hz。另外，FTPS系列提供了精密的測量功能，可測量均方根電壓 Vrms、均方根電流 Irms、有功功率 W、頻率Hz、功率因素PF、峰值電流 Ipeak 等值。

FTPS系列具備RS232、RS485、CAN2.0B、LAN等多種通訊接口，提供豐富的測試功能及簡潔的人機交互界面，在汽車電子，儲能，自動化測試等大功率測試場景有廣泛的應用。


| 特點

  • 雙向變流，能量回饋，可提供100%額定電流回饋；

  • 采用模塊化電源設計，高功率密度、體積小、重量輕，是傳統（變壓器）電源體積的十分之一；

  • 輸出頻率范圍高達1-550Hz；

  • 具有高精度測量，可測量均方根電壓 Vrms,均方根電流 Irms,有功功率 W,頻率Hz,功率因素 PF,峰值電流 Ipeak 等值；

  • 采用DDS數字波形合成設計，輸出高精度電壓的極低波形失真；

  • 內含50次諧波編輯功能；

  • 具有相位角度、起始角度編輯功能；

  • 電壓突變、相位突變、頻率突變時有5V TTL電平檢測，方便用戶監測突變工況；

  • 觸摸屏+旋鈕操作，方便參數設定；

  • 提供PC上位機操作軟件，編輯波形、在線電壓突變、頻率突變、相位突變功能；

  • 具有 RS232、RS485、CAN2.0B、LAN通訊接口。


| 應用領域

  • 家電領域 ：家電產品的測試、耐久性實驗；

  • 通訊領域 ：通訊電源、通訊電子產品的測試、老化；

  • 航天航空領域：航天航空電子產品的測試和供電；

  • 科研領域：科研單位、院校、認證單位等機構的檢測及電氣實驗；

  • 實驗室、生產線、充電房、老化房等需要長時間穩定直流電源供應場所；

  • 自動化測試領域：自動化測試系統中直流電源輸出和待測產品供電。


| 訂購信息

產品類型

型號

輸入

輸出

相電壓

相電流

頻率

功率

尺寸

三相進單相出

FTPS3103

3φ4W+G

1φ2W+G

0-350V

18A

1-500Hz

3KVA

2U

FTPS3105

3φ4W+G

1φ2W+G

0-350V

30A

1-500Hz

5KVA

4U

FTPS3110

3φ4W+G

1φ2W+G

0-350V

60A

1-500Hz

10KVA

4U

FTPS3115

3φ4W+G

1φ2W+G

0-350V

90A

1-500Hz

15KVA

4U

三相進三相出

FTPS3315

3φ4W+G

3φ4W+G

0-350V

30A

1-500Hz

15KVA

8U

FTPS3330

3φ4W+G

3φ4W+G

0-350V

60A

1-500Hz

30KVA

8U

FTPS3345

3φ4W+G

3φ4W+G

0-350V

60A

40-120Hz

45KVA

900(W)*1750(H)*900(D)

FTPS3360

3φ4W+G

3φ4W+G

0-350V

90A

40-120Hz

60KVA

900(W)*1750(H)*900(D)

FTPS33100

3φ4W+G

3φ4W+G

0-350V

151A

40-120Hz

100KVA

1100(W)*1900(H)*1050(D)

FTPS33150

3φ4W+G

3φ4W+G

0-350V

227A

40-120Hz

150KVA

1300(W)*2000(H)*1250(D)

FTPS33200

3φ4W+G

3φ4W+G

0-350V

303A

40-120Hz

200KVA

1300(W)*2000(H)*1250(D)

FTPS33250

3φ4W+G

3φ4W+G

0-350V

378A

40-120Hz

250KVA

1400(W)*2000(H)*1350(D)

FTPS33300

3φ4W+G

3φ4W+G

0-350V

453A

40-120Hz

300KVA

1400(W)*2000(H)*1350(D)

FTPS33450

3φ4W+G

3φ4W+G

0-350V

680A

40-120Hz

450KVA

1100(W)*1900(H)*1050(D)*3

FTPS33600

3φ4W+G

3φ4W+G

0-350V

906A

40-120Hz

600KVA

1300(W)*2000(H)*1250(D)*3

FTPS33900

3φ4W+G

3φ4W+G

0-350V

1356A

40-120Hz

900KVA

1300(W)*2000(H)*1250(D)*3


規格表-1

產品型號 Model

FTPS3105

FTPS3110

FTPS3115

FTPS3315

FTPS3330

FTPS3360

FTPS33100

容量 Capacity

5KVA

10KVA

15KVA

15KVA

30KVA

60KVA

100KVA

調制方式 Production mode

SPWM

輸入 INPUT

相數 Phase

3φ4W+G

電壓 Voltage

380V±20%

頻率 Frequency

47Hz - 63Hz

功率因數 PFC

0.99 Max

電流諧波 THDI

≤5%

輸出 OUTPUT

相數 Phase

1φ2W+G

3φ4W+G

相位 Phase φ

φ: 0-360°

A φ: 0-360°；B φ:   0-360°；C φ: 0-360°；0.5°Step 三相相位角獨立可調,動態相位可調，低電網穿越

起始角度 Start Angle

0-360°

A : 0-360°；B : 0-360°；C : 0-360°；0.5°Step 三相起始角獨立可調

諧波編輯 Harmonic Edit

2-50次 Times

相電壓 Voltage

0-350VAC

A：0-350VAC；B：0-350VAC；C：0-350VAC；0.1v   Step三相電壓獨立可調

相電流 Current

30A

60A

90A

30A

60A

90A

151A

頻率 Frequency

1Hz-500Hz

40Hz-120Hz

效率 Efficiency

93%(典型值)

能量回饋 Energy Feedback

100%能量回饋

電源穩壓率 linear Regulation

0.01%

負載穩壓率 Load Regulation

0.20%

波形失真 T.H.D

0.5%@純阻性負載, 0.9%@非線性性負載

瞬態恢復時間 Transient recovery time

<1ms（電壓10%-90%）

頻率穩定度 Frequency Regulation

0.01%

電壓解析度 Voltage Resolution

0.1V

頻率解析度 Frequency Resolution

0.01Hz

電流解析度 Current Resolution

0.01A

測量精確度

電壓 Voltage

0.2%F.S.+5dgt

電流 Current

0.2%F.S.+5dgt

功率 Wattage

0.2%F.S.+5dgt

頻率 Frequency

0.01%F.S.+5dgt

設定精確度

電壓 Voltage

0.1%F.S.

頻率 Current

0.01%F.S.

電壓編程模式 Volt programming mode

工步模式，漸變模式，突變模式

頻率編程模式 Freq programming mode

工步模式，漸變模式，突變模式

相位編程模式 Phase programming mode

工步模式，漸變模式，突變模式

通訊接口 Interface

RS232、RS485、LAN

限流設定 I-LIM Set

0-Max Current

輸入輸出隔離 Isolation

輸入對輸出 2500V 耐壓

輔助測試功能

電壓突變、頻率突變、相位突變、5V TTL 1mS Pulse

OUTPUT ON/OFF

5V TTL

保護 Protection

過流OCP 過壓OVP 過溫OTP 過載OLP 短路SCP

冷卻方式 Cooling

風冷

運行環境 Environment

-10℃～50℃/10%～90%RH


規格表-2

產品型號 Model

FTPS33150

FTPS33200

FTPS33250

FTPS33300

FTPS33450

FTPS33600

FTPS33900

容量 Capacity

150KVA

200KVA

250KVA

300KVA

450KVA

600KVA

900KVA

調制方式 Production   mode

SPWM

輸入 INPUT

相數 Phase

3φ4W+G

電壓 Voltage

380V±20%

頻率 Frequency

47Hz - 63Hz

功率因數 PFC

0.99 Max

電流諧波 THDI

≤5%

輸出 OUTPUT

相數 Phase

3φ4W+G

相位 Phase φ

A φ: 0-360°；B φ: 0-360°；C φ: 0-360°；0.5°Step 三相相位角獨立可調，動態相位可調，低電網穿越

起始角度 Start Angle

A : 0-360°；B : 0-360°；C : 0-360°；0.5°Step   三相起始角獨立可調

諧波編輯 Harmonic   Edit

2-50次 Times

相電壓 Voltage

A：0-350VAC；B：0-350VAC；C：0-350VAC；0.1v Step三相電壓獨立可調

電流 Current

227A

303A

378A

453A

680A

906A

1356A

頻率 Frequency

40Hz-120Hz

電源穩壓率 linear   Regulation

0.01%

負載穩壓率 Load   Regulation

0.20%

效率 Efficiency

93%(典型值)

能量回饋 Energy   Feedback

100%能量回饋

波形失真 T.H.D

0.5%@純阻性負載, 0.9%@非線性性負載

瞬態恢復時間 Transient   recovery time

<1ms（電壓10%-90%）

頻率穩定度 Frequency   Regulation

0.01%

電壓解析度 Voltage   Resolution

0.1V

頻率解析度 Frequency   Resolution

0.01Hz

電流解析度 Current   Resolution

0.01A

測量精確度

電壓 Voltage

0.2%F.S.+5dgt

電流 Current

0.2%F.S.+5dgt

功率 Wattage

0.2%F.S.+5dgt

頻率 Frequency

0.01%F.S.+5dgt

設定精確度

電壓 Voltage

0.1%F.S.

頻率 Current

0.01%F.S.

電壓編程模式 Volt   programming mode

工步模式，漸變模式，突變模式

頻率編程模式 Freq   programming mode

工步模式，漸變模式，突變模式

相位編程模式 Phase   programming mode

工步模式，漸變模式，突變模式

通訊接口 Interface

RS232、RS485、TCP/IP

限流設定 I-LIM Set

0-Max Current

輸入輸出隔離 Isolation

輸入對輸出 2500V 耐壓

輔助測試功能

電壓突變、頻率突變、相位突變、5V   TTL 1mS Pulse

OUTPUT ON/OFF

5V TTL

保護 Protection

過流OCP 過壓OVP 過溫OTP 過載OLP 短路SCP

冷卻方式 Cooling

風冷

運行環境 Environment

-10℃～50℃/10%～90%RH


產品類型

型號

輸入

輸出

相電壓

相電流

頻率

功率

尺寸

三相進單相出

FTPS3103

3φ4W+G

1φ2W+G

0-350V

18A

1-500Hz

3KVA

2U

FTPS3105

3φ4W+G

1φ2W+G

0-350V

30A

1-500Hz

5KVA

4U

FTPS3110

3φ4W+G

1φ2W+G

0-350V

60A

1-500Hz

10KVA

4U

FTPS3115

3φ4W+G

1φ2W+G

0-350V

90A

1-500Hz

15KVA

4U

三相進三相出

FTPS3315

3φ4W+G

3φ4W+G

0-350V

30A

1-500Hz

15KVA

8U

FTPS3330

3φ4W+G

3φ4W+G

0-350V

60A

1-500Hz

30KVA

8U

FTPS3345

3φ4W+G

3φ4W+G

0-350V

60A

40-120Hz

45KVA

900(W)*1750(H)*900(D)

FTPS3360

3φ4W+G

3φ4W+G

0-350V

90A

40-120Hz

60KVA

900(W)*1750(H)*900(D)

FTPS33100

3φ4W+G

3φ4W+G

0-350V

151A

40-120Hz

100KVA

1100(W)*1900(H)*1050(D)

FTPS33150

3φ4W+G

3φ4W+G

0-350V

227A

40-120Hz

150KVA

1300(W)*2000(H)*1250(D)

FTPS33200

3φ4W+G

3φ4W+G

0-350V

303A

40-120Hz

200KVA

1300(W)*2000(H)*1250(D)

FTPS33250

3φ4W+G

3φ4W+G

0-350V

378A

40-120Hz

250KVA

1400(W)*2000(H)*1350(D)

FTPS33300

3φ4W+G

3φ4W+G

0-350V

453A

40-120Hz

300KVA

1400(W)*2000(H)*1350(D)

FTPS33450

3φ4W+G

3φ4W+G

0-350V

680A

40-120Hz

450KVA

1100(W)*1900(H)*1050(D)*3

FTPS33600

3φ4W+G

3φ4W+G

0-350V

906A

40-120Hz

600KVA

1300(W)*2000(H)*1250(D)*3

FTPS33900

3φ4W+G

3φ4W+G

0-350V

1356A

40-120Hz

900KVA

1300(W)*2000(H)*1250(D)*3


  • 家電領域 ：家電產品的測試、耐久性實驗；

  • 通訊領域 ：通訊電源、通訊電子產品的測試、老化；

  • 航天航空領域：航天航空電子產品的測試和供電；

  • 科研領域：科研單位、院校、認證單位等機構的檢測及電氣實驗；

  • 實驗室、生產線、充電房、老化房等需要長時間穩定交流電源供應場所；

  • 自動化測試領域：自動化測試系統中交流電源輸出和待測產品供電。
